Сочлененные системы

(Физика → Теоретическая механика → Произвольная плоская система сил → Задача 98)

Условие задачи

Балка АВ жестко заделана у точки А и нагружена по всей длине равномерно распределенной нагрузкой интенсивностью q=8 кн/м (рис. 130, а). В точке В к балке шарнирно прикреплен стержень, ко второму концу которого также шарнирно прикреплена вторая балка CD, опирающаяся кроме того, в точке D на стержни DF и DK (соединения в точках D, F и К – шарнирные). Балка CD нагружена силой P=10 кн и моментом М=50 кн*м.

Определить реакции в заделке и усилия во всех трех стержнях, если стержень ВС вертикален и углы α=52°, β=38°.

<< задача 97 || задача 99 >>

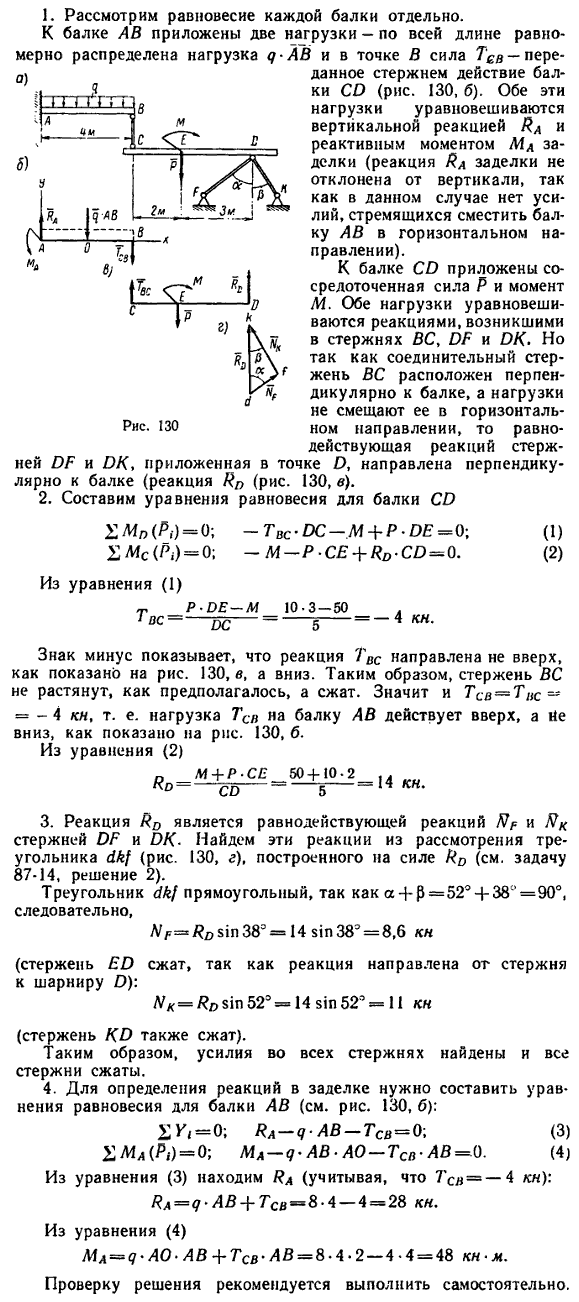

Решение задачи

Определение реакции в заделке и усилия в стержнях
