Сочлененные системы

(Физика → Теоретическая механика → Произвольная плоская система сил → Задача 99)

Условие задачи

Балки 1 и 2 шарниром С соединенные между собой, шарнирно прикреплены к неподвижным опорам в точках А и В (рис. 131, а). Длина балок одинакова: AC=BC=4 м. Балка 1 в точке D нагружена вертикальной силой P1=100 кГ, а в точке E – горизонтальной силой P2=80 кГ. Балка 2 в точке F нагружена перпендикулярной к ней силой P3=200 кГ. Угол α=50°. Определить реакции шарниров А и В.

<< задача 98 || задача 100 >>

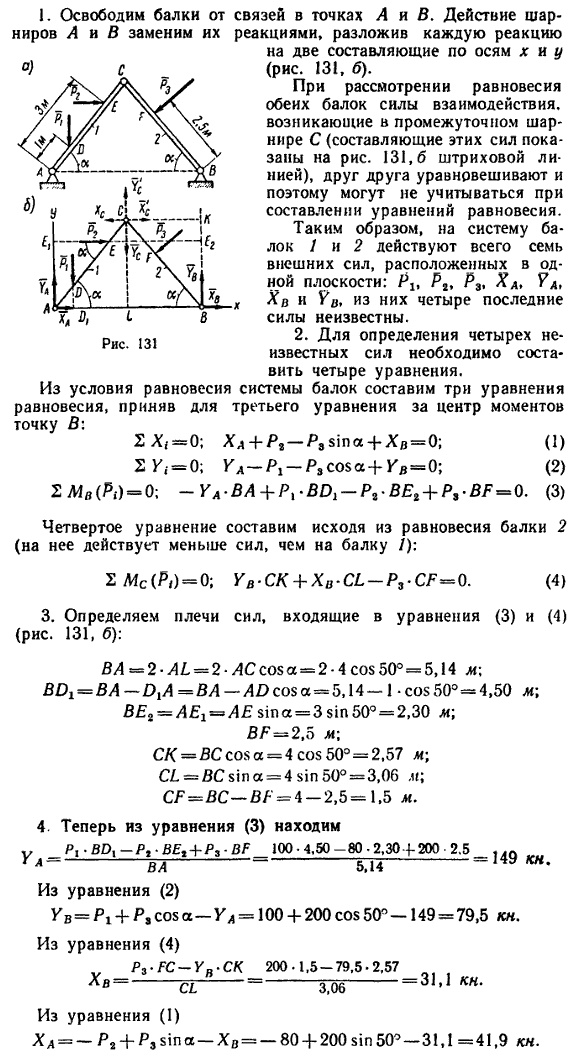

Решение задачи

Определение реакции шарниров

Проверку решения рекомендуется сделать самостоятельно при помощи уравнения моментов относительно точки С, составленного для всей системы.

Если в соответствии с условием задачи требуется определить силу взаимодействия между балками в шарнире С, то теперь ее легко найти, рассмотрев равновесие одной из балок.

В следующей задаче рассмотрим равновесие сочлененной системы при наличии сил трения.
