Сочлененные системы

(Физика → Теоретическая механика → Произвольная плоская система сил → Задача 97)

Условие задачи

Балка АВ, имея в точке А шарнирное крепление, опирается в точке В на балку CD (рис. 129, а), которая удерживается в равновесии стержнем EF (в точкак Е и F – шарнирные соединения) и шарниром D. Размеры и расположение нагрузок показаны на рисунке.

Определить реакции шарниров A, D и стержня EF. P1=P2=20 кн, q=12 кн/м, α=48°.

<< задача 95 || задача 98 >>

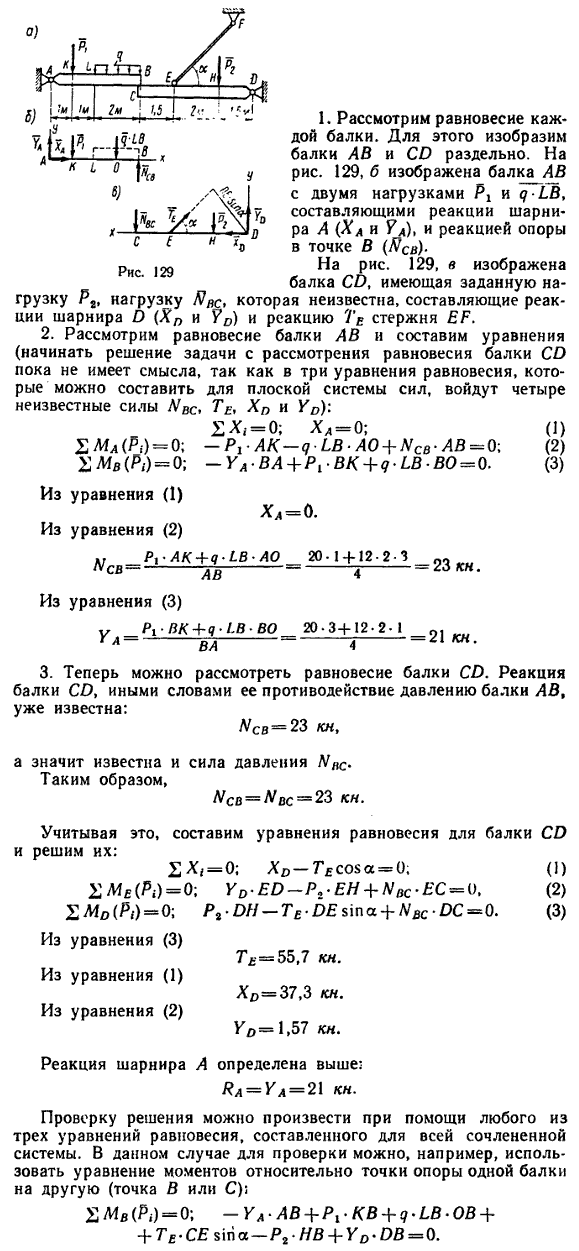

Решение задачи

Определение реакции шарниров

Подставив в уравнение значения величин, убедимся в том, что уравнение обратится в тождество. Значит, задача решена правильно.
