anastasia 2012



Новичок

Спасибочки огромное!

Всего сообщений: 9 | Присоединился: январь 2012 | Отправлено: 31 янв. 2012 16:42 | IP
anastasia 2012



Новичок

Огромное спасибо за помощь с предыдущей задачей. Но если возможно помогите еще с одной:

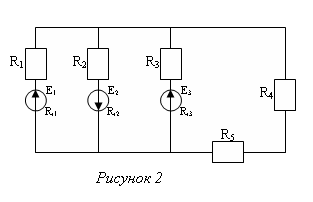

Для цепи постоянного тока определить токи во всех ветвях, указать режим работы источников.
E1=150B, E2=90B, E3=100B, Ri1=Ri2=Ri3=1Ом, R1=29 Ом, R2=14 Ом, R3=9 Ом, R4=6 Ом, R5=4 ОмМетод двух узлов



Всего сообщений: 9 | Присоединился: январь 2012 | Отправлено: 6 фев. 2012 21:38 | IP
kahraba


Долгожитель

anastasia2012,   вверху точка (а), внизу точка (b) I=I1-I2+I3    Uab=E1-I1(R1+r1)   Uab=-E2+I2(R2+r2)
Uab=E3-I3(R3+r3)   Uab=I(R4+R5)
Uab=(E1*g1-E2*g2+E3*g3)/g1+g2+g3+g4=(5-6+10)/9/30=30 B.
I1=4 A.  I2=8 A. I3=7 A. I=3 A.

Всего сообщений: 883 | Присоединился: август 2011 | Отправлено: 7 фев. 2012 12:35 | IP
marina1319


Новичок



(Сообщение отредактировал marina1319 17 фев. 2012 13:41)

Всего сообщений: 3 | Присоединился: февраль 2012 | Отправлено: 17 фев. 2012 13:34 | IP
marina1319


Новичок


Цитата: kahraba написал 31 янв. 2012 8:08
anastasia 2012,  сворачиваешь схему, заменяя существующие сопротивления на эквивалентные. Надеюсь ты знаешь как находится общее сопротивление при параллельном и последовательном соединении.
R6=R4*R5/(R4+R5);  R7=R3+R6;  R8=R2*R7/(R2+R7); R=R8+R1+r
I2=1 A. следовательно I3=3 A.  I=I2+I3- 1й закон Кирхгофа
I3=I4+I5;  I1= I;  E=I*R
Баланс мощностей   Ре=Р;   P=P1+P2+P3+P4+P5+Pr ;
P1=I1^2*R1;  P2=I2^2*R2 и т.д.     Pe=I*E




Скажите, пожалуйста, а как у Вас получилось, что I3 равен 3 А?
Объясните, пожалуйста!!!!!

Всего сообщений: 3 | Присоединился: февраль 2012 | Отправлено: 17 фев. 2012 13:35 | IP
kahraba


Долгожитель

marina1319,  это дела минувших лет, поэтому могла и не получить ответ. Всегда смотри на дату. Но тебе повезло.
U2=I2*R2=1*60=60 B. U2=I7*R7  I7=U2/R7=60/20=3 A. I3=I7=3 A.

Всего сообщений: 883 | Присоединился: август 2011 | Отправлено: 17 фев. 2012 14:56 | IP
marina1319


Новичок

kahraba, спасибочки большое!

Всего сообщений: 3 | Присоединился: февраль 2012 | Отправлено: 17 фев. 2012 18:34 | IP
anastasia 2012



Новичок


Цитата: kahraba написал 31 янв. 2012 8:08
anastasia 2012,  сворачиваешь схему, заменяя существующие сопротивления на эквивалентные. Надеюсь ты знаешь как находится общее сопротивление при параллельном и последовательном соединении.
R6=R4*R5/(R4+R5);  R7=R3+R6;  R8=R2*R7/(R2+R7); R=R8+R1+r
I2=1 A. следовательно I3=3 A.  I=I2+I3- 1й закон Кирхгофа
I3=I4+I5;  I1= I;  E=I*R
Баланс мощностей   Ре=Р;   P=P1+P2+P3+P4+P5+Pr ;
P1=I1^2*R1;  P2=I2^2*R2 и т.д.     Pe=I*E



Скажите, а r это? Что то я ни как не могу разобраться.

Всего сообщений: 9 | Присоединился: январь 2012 | Отправлено: 3 марта 2012 11:15 | IP
anastasia 2012



Новичок


Цитата: kahraba написал 7 фев. 2012 12:35
anastasia2012,   вверху точка (а), внизу точка (b) I=I1-I2+I3    Uab=E1-I1(R1+r1)   Uab=-E2+I2(R2+r2)
Uab=E3-I3(R3+r3)   Uab=I(R4+R5)
Uab=(E1*g1-E2*g2+E3*g3)/g1+g2+g3+g4=(5-6+10)/9/30=30 B.
I1=4 A.  I2=8 A. I3=7 A. I=3 A.



а откуда g?

Всего сообщений: 9 | Присоединился: январь 2012 | Отправлено: 3 марта 2012 11:24 | IP
kahraba


Долгожитель

anastasia 2012,    спать меньше надо. Уже месяц прошёл, а ты только въезжаешь. Оперативно надо реагировать. r- это внутреннее сопротивление источника энергии. g- это проводимость, величина обратная сопротивлению: g=1/R

Всего сообщений: 883 | Присоединился: август 2011 | Отправлено: 3 марта 2012 13:25 | IP
