Статически определимые фермы. Методы вырезания узлов и сквозного сечения

(Физика → Теоретическая механика → Произвольная плоская система сил → Задача 103)

Условие задачи

Определить усилия в стержнях фермы, нагруженной, как показано на рис. 136, а, тремя силами: Р1=10 кн; Р2=20 кн и Р3=30 кн. Размеры фермы показаны на рисунке.

<< задача 100 || задача 104 >>

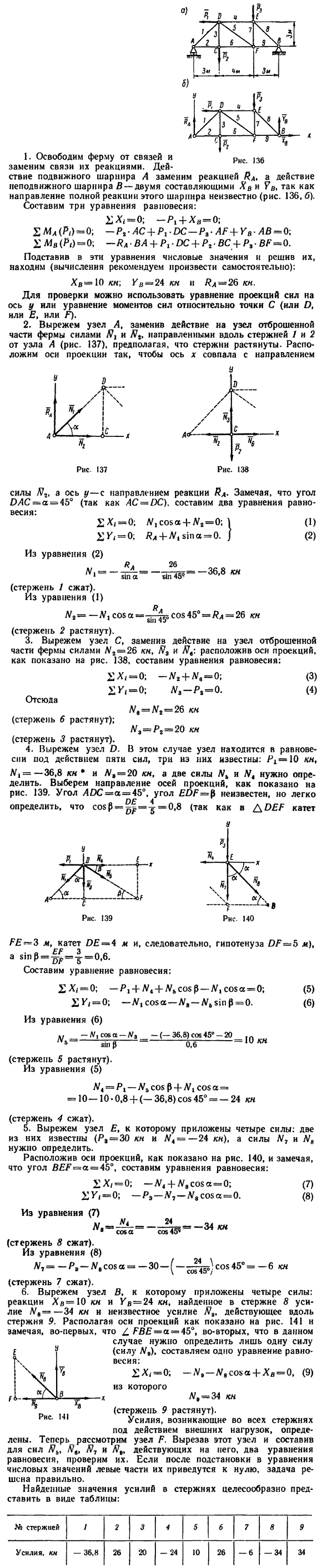

Решение методом вырезания узлов

Определение усилий в стержнях фермы методом вырезания узлов

* Хотя из рассмотрения условия равновесия узла А установлено, что усилие в стержне 1 (N1) сжимающее, изображаем его как растягивающее. При подстановке числовых значений в уравнение равновесия узла D учитываем знак «минус».
