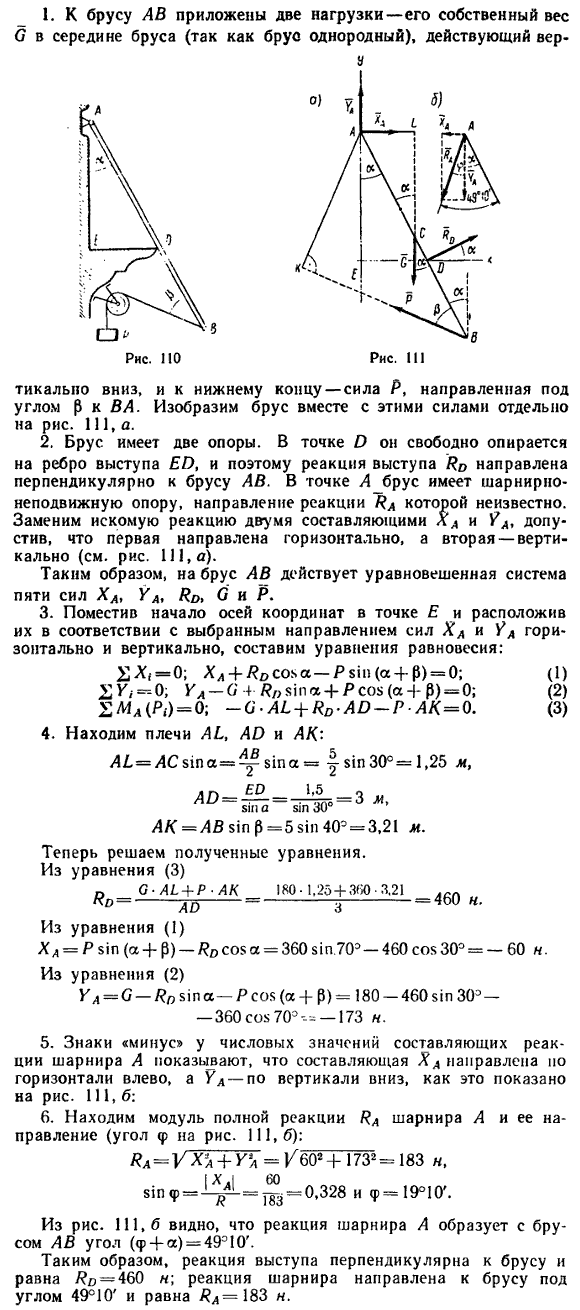

Решение 1

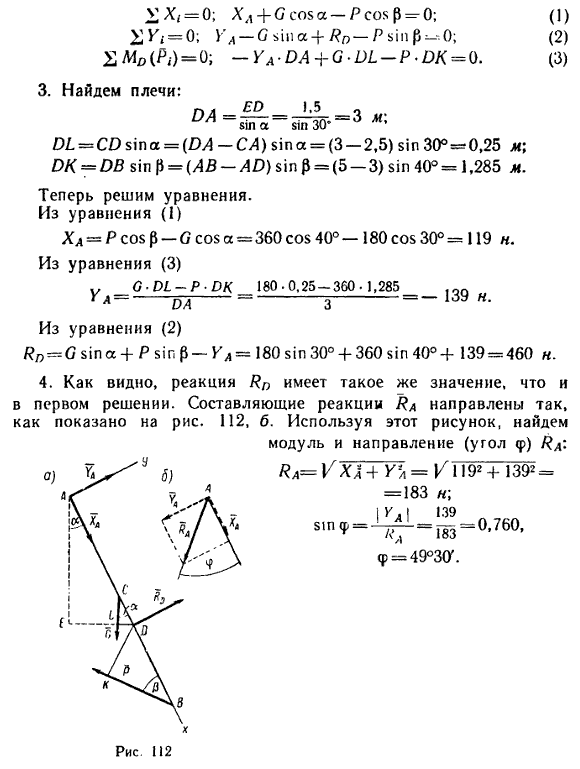

Решение 2
Так как направление и числовое значение полной реакции шарнирно-неподвижной опоры не зависят от первоначально предполагаемого выбора направления составляющих XA и YA, то при решении подобных задач можно расположить их как угодно.
1. Можно, например, предположить, что одна из составляющих реакции шарнира направлена вдоль бруса AB, а вторая – перпендикулярно к нему.
2. Изобразим при таком предположении силы, приложенные к брусу, на рис. 112, а. Расположим оси х и у как показано на том же рисунке и составим уравнения равновесия, приняв за центр моментов [для уравнения (3)] точку D:
Как видно, результаты получаются те же; небольшое расхождение (0,7%) в значении угла, определяющем направление реакции RA относительно бруса АВ, объясняется приближенностью вычислений.
