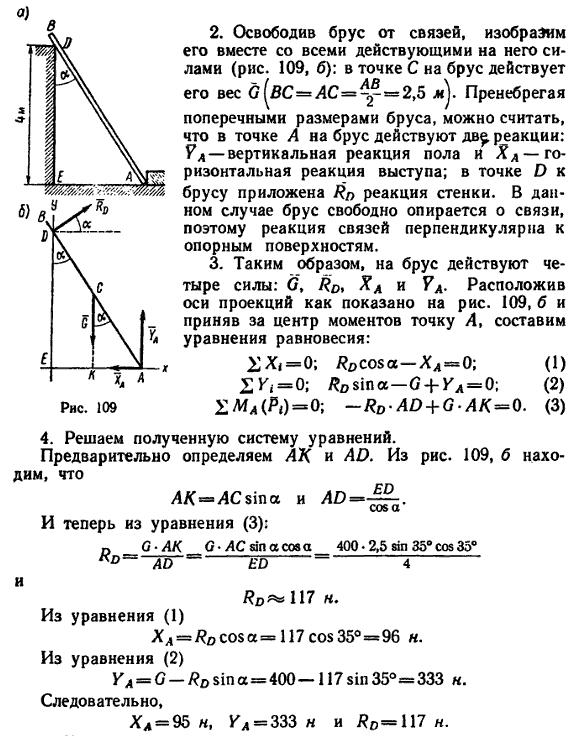

Равновесие произвольной плоской системы сил(Физика → Теоретическая механика → Произвольная плоская система сил → Задача 84) Условие задачиОднородный брус длиной AB=5 м и весом G=400 н концом А упирается в гладкий горизонтальный пол и в гладкий вертикальный выступ, а в точке D – в ребро вертикальной стенки высотой ED=4 м. В этом положении брус образует с вертикальной плоскостью стенки угола α=35° (рис. 109, а). Определить реакции опор. |
1. В отличие от предыдущих задач здесь нет ни шарнирных опор, ни жесткой заделки. Брус свободно опирается о пол, выступ и ребро стенки. Нагрузкой является только вес бруса, приложенный по его середине, так как брус однороден.
5. Проверку можно произвести при помощи уравнения моментов относительно точки С.
