Определение передаточных отношений различных передач

(Физика → Теоретическая механика → Элементы кинематики механизмов → Задача 196)

Условие задачи

Передача вращательного движения между валами I и II осуществляется при помощи четырех зубчатых колес, два из которых помещены на промежуточных валах (рис. 232, а). Числа зубьев колес: z1=22, z2=28, z3=32, z4=44. Модуль зубчатых колес m=5 мм. Определить передаточное отношение iI-II, межосевое расстояние А и габариты передачи L. Как изменятся габариты, если передачу осуществить при помощи лишь двух колес того же модуля?

<< задача 195 || задача 197 >>

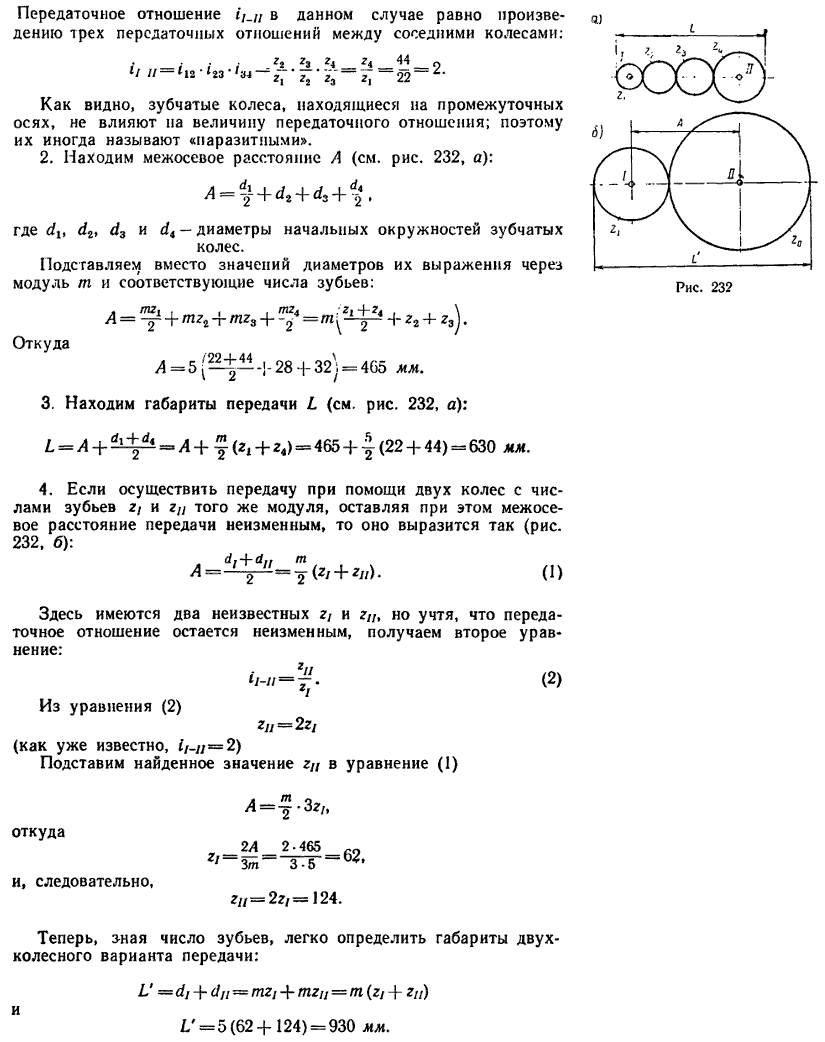

Решение задачи

Определение передаточного отношения

Как видно, габариты увеличиваются на 300 мм, т. е почти в 1,5 раза (на 47,5%).

Отсюда следует сделать вывод, что при значительных межосевых расстояниях, которые по конструктивным причинам нельзя уменьшить, целесообразнее (для уменьшения габаритов) применять рядовое соединение нескольких зубчатых колес.
