Определение передаточных отношений различных передач

(Физика → Теоретическая механика → Элементы кинематики механизмов → Задача 197)

Условие задачи

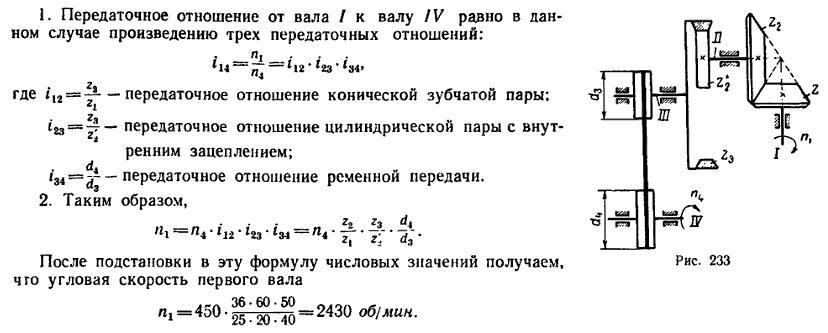

Какую угловую скорость n₁ нужно сообщить валу I, чтобы при помощи передачи, показанной на рис. 233, вал IV вращался со скоростью n₄=450 об/мин? Числа зубьев колес: конических z₁=25, z₂=36; цилиндрического z₂'=20, с внутренним зацеплением z₃=60. Диаметры шкивов d₃=40 мм и d₄=50 мм.
