Условие задачи

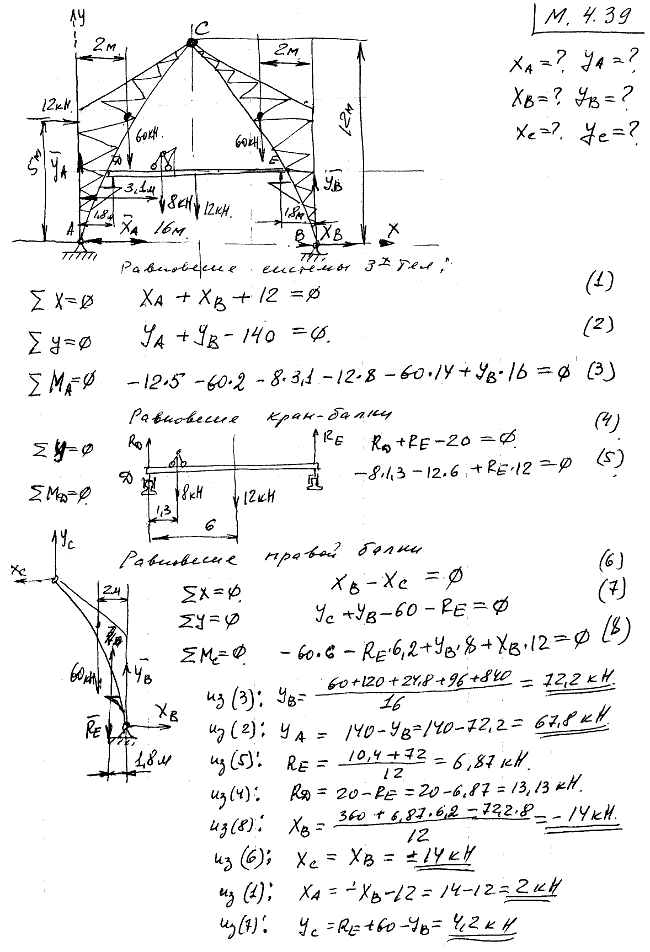

Вдоль мастерской, здание которой поддерживается трехшарнирной аркой, ходит по рельсам мостовой кран. Вес поперечной балки, передвигающейся по рельсам, 12 кН; вес крана 8 кН (кран не нагружен); линия действия веса крана отстоит от левого рельса на расстоянии 0,25 длины балки. Вес каждой половины арки равен 60 кН и приложен на расстоянии 2 м от вертикали, проходящей через соответствующую опору A или B; опорные рельсы мостового крана расположены на расстоянии 1,8 м от этих вертикалей. Высота здания 12 м, ширина пролета 16 м. Равнодействующая сил давления ветра равна 12 кН и направлена параллельно AB, линия ее действия отстоит от AB на 5 м. Определить реакции шарниров A и B и силу давления в шарнире C.
