Решение задачи 4.40 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

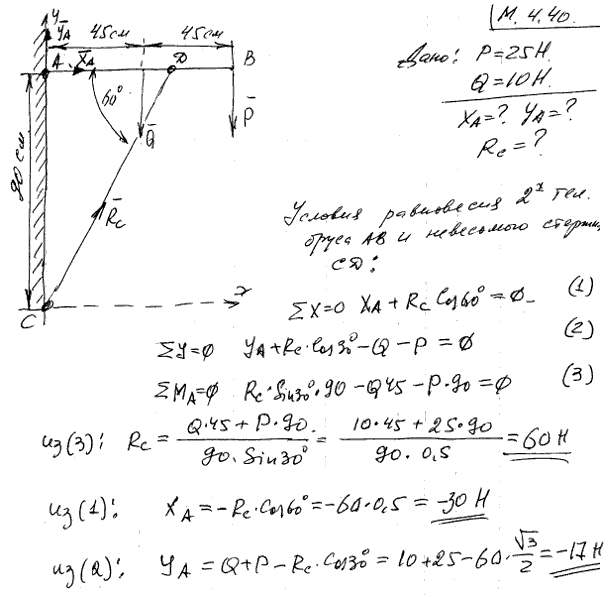

Груз P=25 Н подвешен к концу горизонтального бруса AB. Вес бруса Q=10 Н и приложен в точке E. Брус прикреплен к стенке посредством шарнира A и подперт стержнем CD, с которым скреплен тоже посредством шарнира. Весом стержня CD пренебрегаем. Размеры указаны на рисунке. Определить реакции шарниров A и C.
