Решение задачи 4.38 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

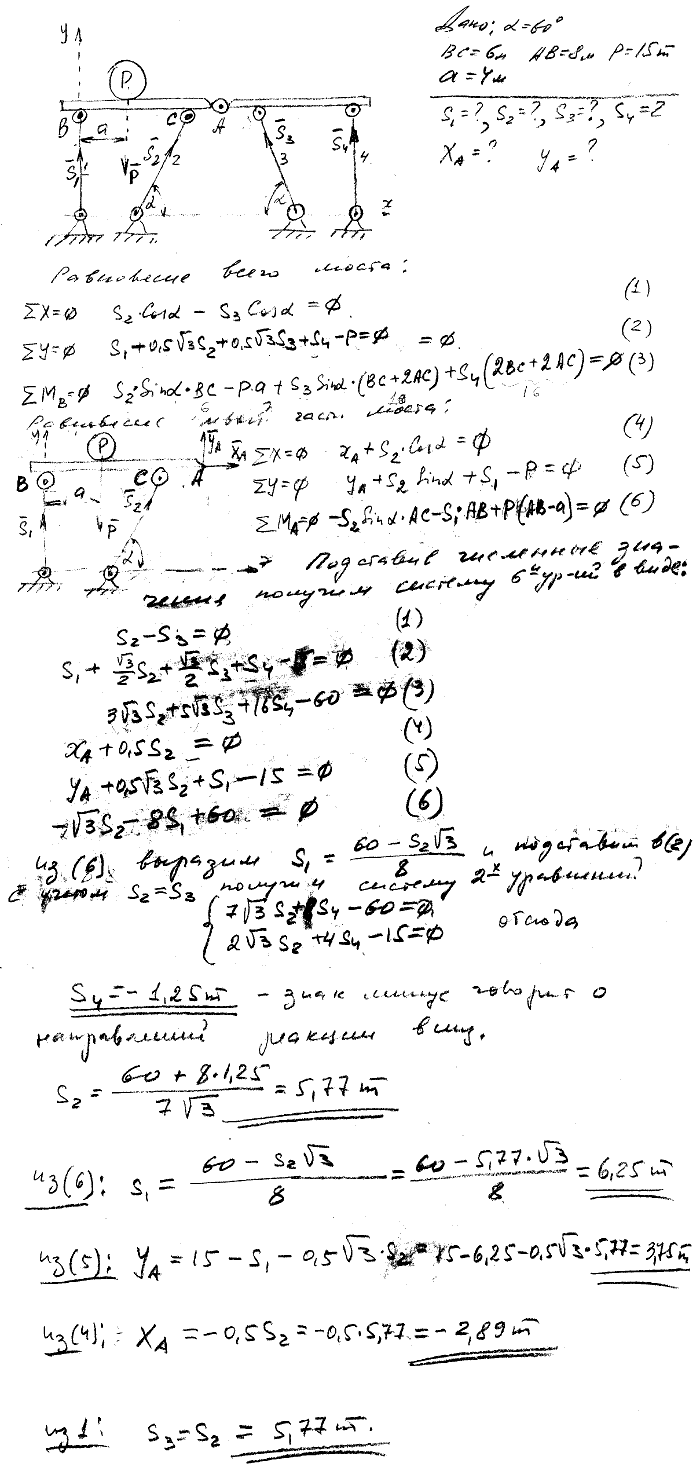

Условие задачи

Мост состоит из двух одинаковых горизонтальных балок, соединенных шарниром A и прикрепленных шарнирно к основанию жесткими стержнями 1, 2, 3, 4, причем крайние стержни вертикальны, а средние наклонены к горизонту под углом α=60°. Соответствующие размеры равны: BC=6 м; AB=8 м. Определить усилия в стержнях и реакцию шарнира A, если мост несет вертикальную нагрузку P=15 кН на расстоянии a=4 м от точки B.
