Решение задачи 4.37 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

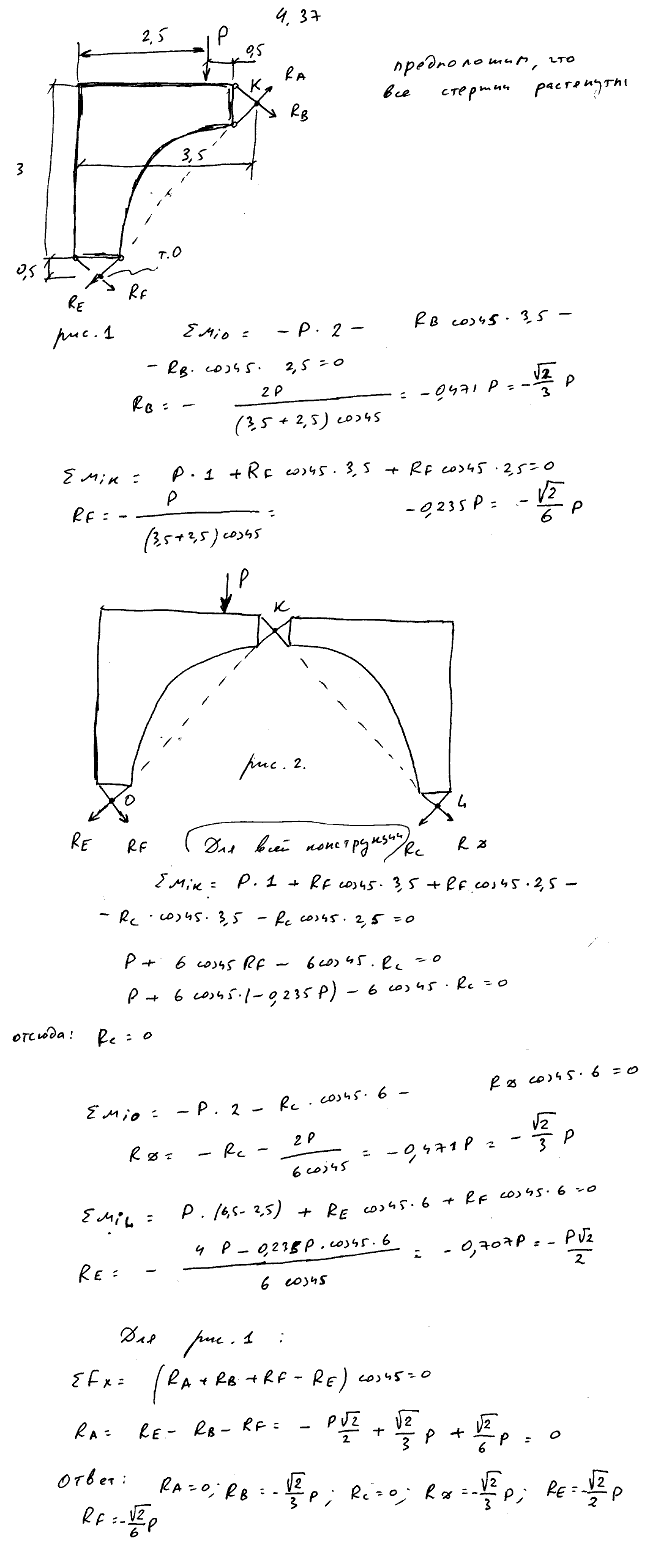

Условие задачи

Мост состоит из двух одинаковых частей M и N, соединенных между собой и с неподвижными опорами посредством шести стержней, наклоненных к горизонту под углом 45° и снабженных на концах шарнирами. Размеры указаны на рисунке. В точке G помещен груз веса P. Определить те усилия в стержнях, которые вызваны действием этого груза.
