Условие задачи

Стержни AC и BC соединены между собой и с вертикальной стеной посредством шарниров. На шарнирный болт C действует вертикальная сила P=1000 Н.

Определить реакции этих стержней на шарнирный болт C, если углы, составляемые стержнями со стеной, равны: α=30° и β=60°.

<< задача 2.5 || задача 2.7 >>

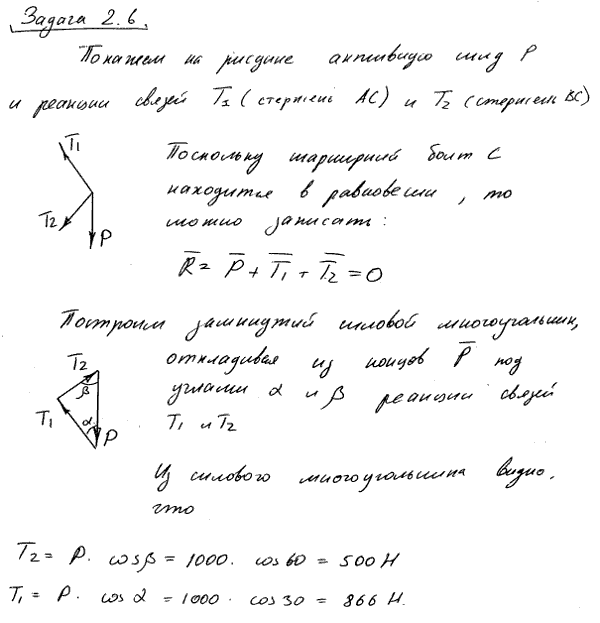

Решение задачи

Мещерский 2.6 - Силы, линии действия которых пересекаются в одной точке на плоскости
