Решение задачи 2.7 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

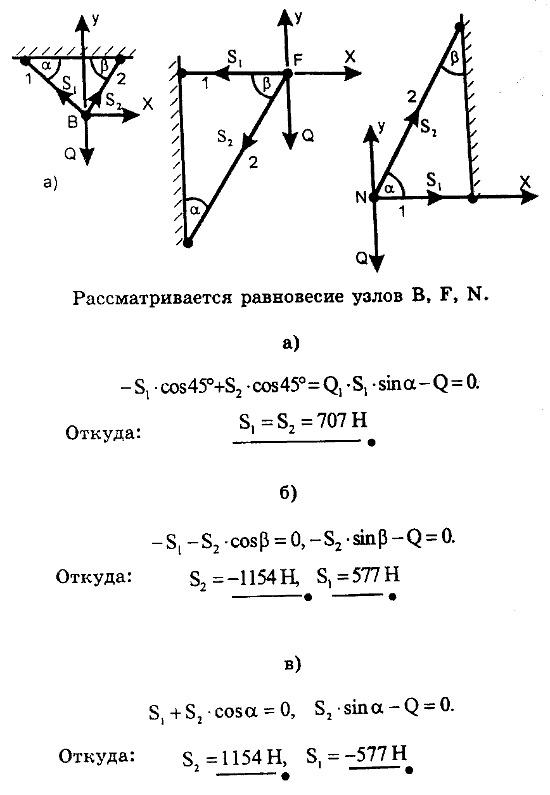

На рисунках а, б и в, как и в предыдущей задаче, схематически изображены стержни, соединенные между собой, с потолком и стенами посредством шарниров. К шарнирным болтам B, F и K подвешены грузы Q=1000 Н.

Определить усилия в стержнях для случаев:
а) α=β=45°;
б) α=30°, β=60°;
в) α=60°, β=30°.
