Условие задачи

Кольца A, B и C трех пружинных весов укреплены неподвижно на горизонтальной доске. К крючкам весов привязаны три веревки, которые натянуты и связаны в один узел D. Показания весов: 8, 7 и 13 Н. Определить углы α и β, образуемые направлениями веревок, как указано на рисунке.

<< задача 2.4 || задача 2.6 >>

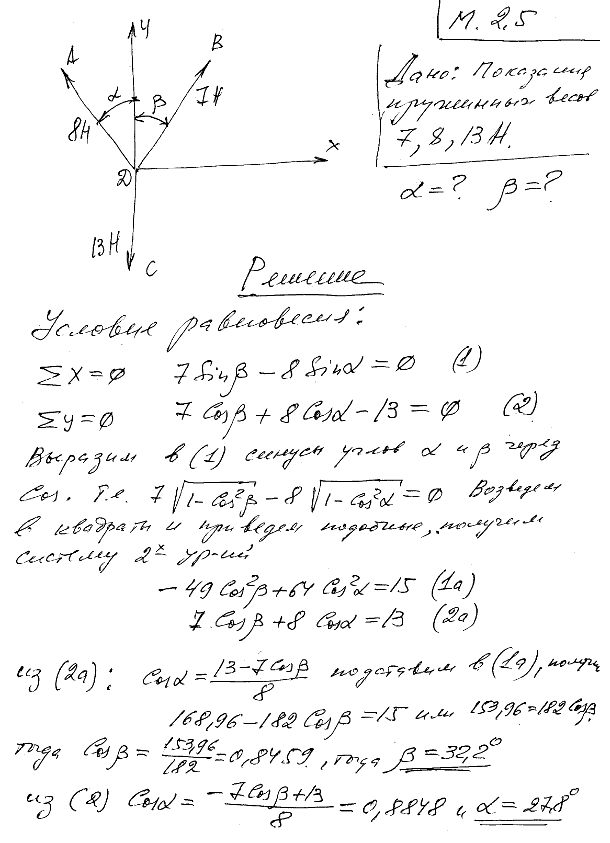

Решение задачи

Мещерский 2.5 - Силы, линии действия которых пересекаются в одной точке на плоскости
