Решение задачи 2.46 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

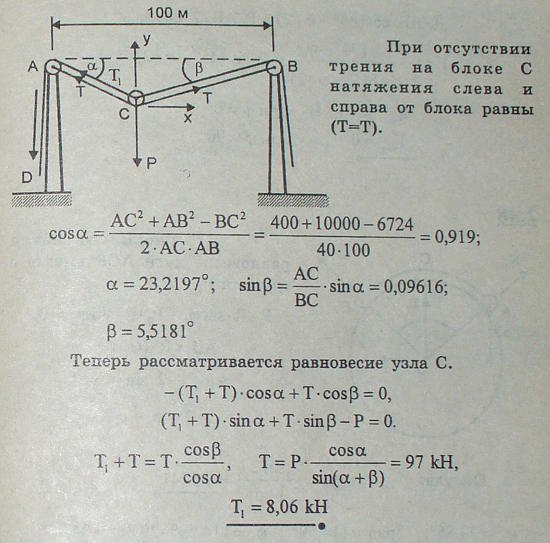

Для переправы через реку устроена люлька L, которая посредством ролика C подвешена к стальному тросу AB, закрепленному в вершинах башен A и B. Для передвижения ролика C к левому берегу служит канат CAD, перекинутый через блок A и наматываемый на ворот D; такой же канат имеется для подтягивания люльки к правому берегу. Точки A и B находятся на одной горизонтали на расстоянии AB=100 м одна от другой; длина троса ACB равна 102 м; вес люльки 50 кН. Пренебрегая весом канатов и троса, а также трением ролика о трос, определить натяжение каната CAD и натяжение троса ACB в тот момент, когда длина ветви AC=20 м.
