Решение задачи 2.47 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

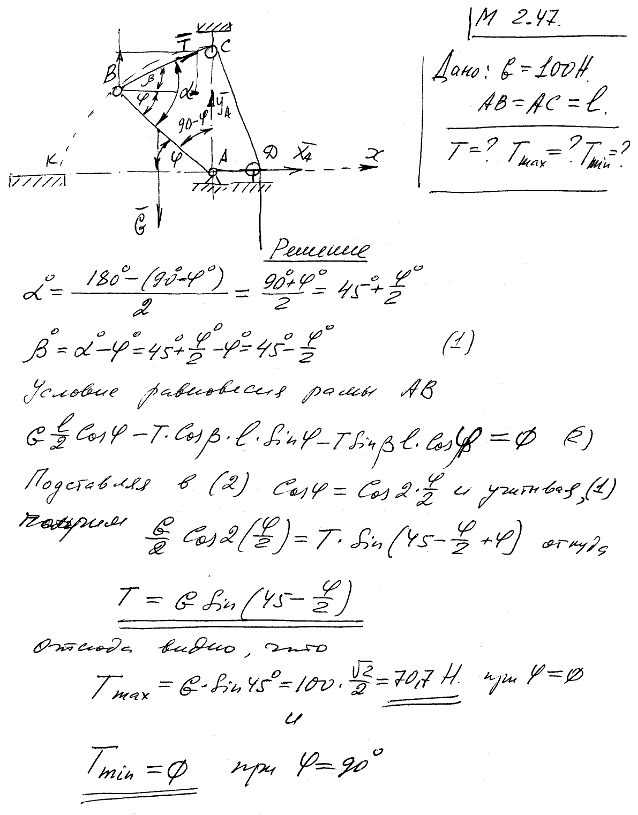

Оконная рама AB, изображенная на рисунке в разрезе, веса 100 Н, открывается, вращаясь вокруг горизонтальной оси A, при помощи шнура BCD, огибающего блоки C и D. Блок C, размерами которого пренебрегаем, и точка A лежат на одной вертикали; вес рамы приложен в ее середине; трением также пренебрегаем. Найти натяжение T шнура в зависимости от угла φ, образуемого рамой AB с горизонталью AH, предполагая AB=AC, а также наибольшее и наименьшее значения этого натяжения.
