Решение задачи 2.45 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

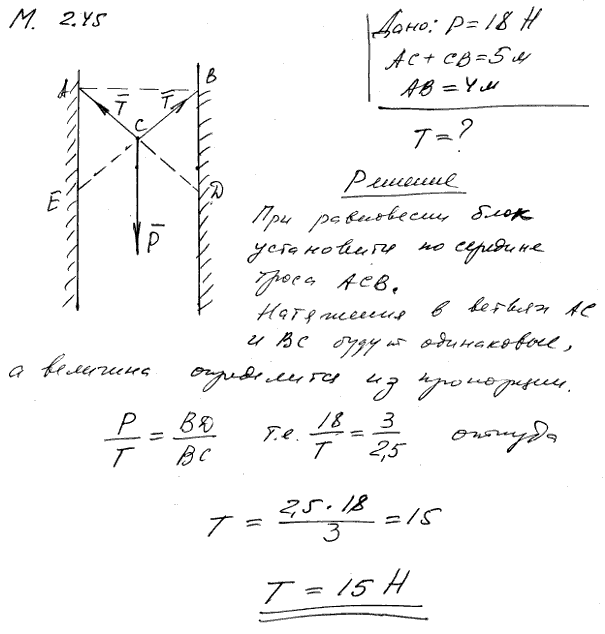

Блок C с грузом P=18 Н может скользить вдоль гибкого троса ACB, концы которого A и B прикреплены к стенам. Расстояние между стенами 4 м; длина троса 5 м. Определить натяжение троса при равновесии блока с грузом, пренебрегая весом троса и трением блока о трос.

Натяжения частей троса AC и CB одинаковы; их величина может быть определена из подобия треугольника сил и равнобедренного треугольника, одна из боковых сторон которого есть прямая BCE, а основание лежит на вертикали BD.
