Условие задачи

Кран состоит из неподвижной башни AC и подвижной фермы BC, которая имеет шарнир C и удерживается тросом AB. Груз Q=40 кН висит на цепи, перекинутой через блок в точке B и идущей к вороту по прямой BC. Длина AC=BC. Определить, пренебрегая весом фермы и трением на блоке, натяжение T троса AB и силу P, сжимающую ферму по прямой BC, как функции угла ACB=φ.

<< задача 2.43 || задача 2.45 >>

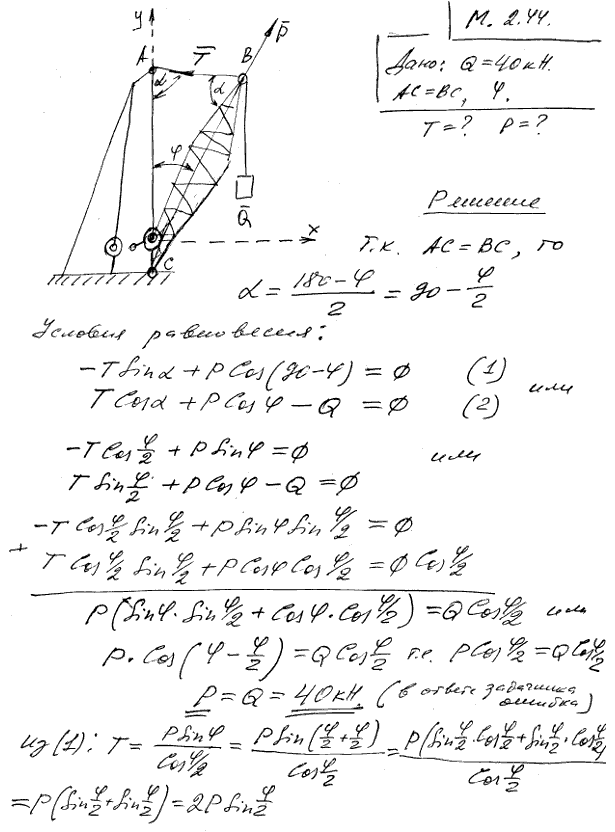

Решение задачи

Мещерский 2.44 - Силы, линии действия которых пересекаются в одной точке на плоскости
