Решение задачи 2.43 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

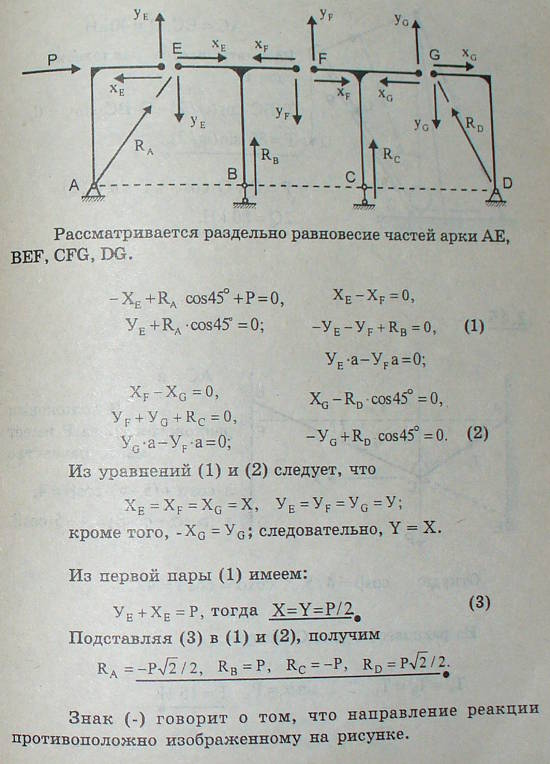

Дана система, состоящая из четырех арок, размеры которых указаны на рисунке. Определить реакции опор A, B, C и D, возникающие при действии горизонтальной силы P.
