Решение задачи 2.39 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

Стержневой шарнирный многоугольник состоит из четырех равных стержней; концы A и E шарнирно закреплены; узлы B, C и D нагружены одинаковой вертикальной нагрузкой Q. В положении равновесия угол наклона крайних стержней к горизонту α=60°. Определить угол β наклона средних стержней к горизонту.

<< задача 2.38 || задача 2.40 >>

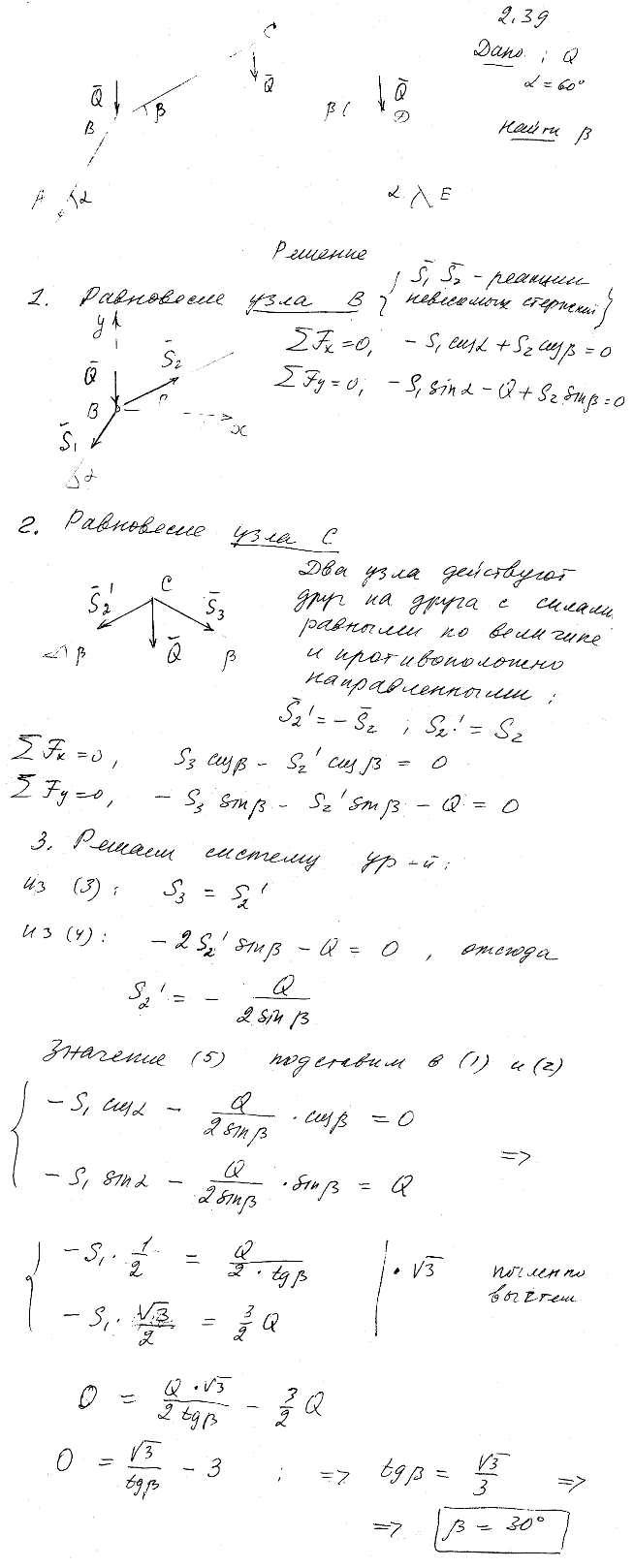

Решение задачи

Мещерский 2.39 - Силы, линии действия которых пересекаются в одной точке на плоскости
