Решение задачи 2.38 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Силы, линии действия которых пересекаются в одной точке)

Условие задачи

К шарниру A стержневого шарнирного четырехугольника ABDC, сторона CD которого закреплена, приложена сила Q=100 Н под углом BAQ=45°. Определить величину силы R, приложенной в шарнире B под углом ABR=30° таким образом, чтобы четырехугольник ABDC был в равновесии, если углы CAQ=90°, DBR=60°.

<< задача 2.37 || задача 2.39 >>

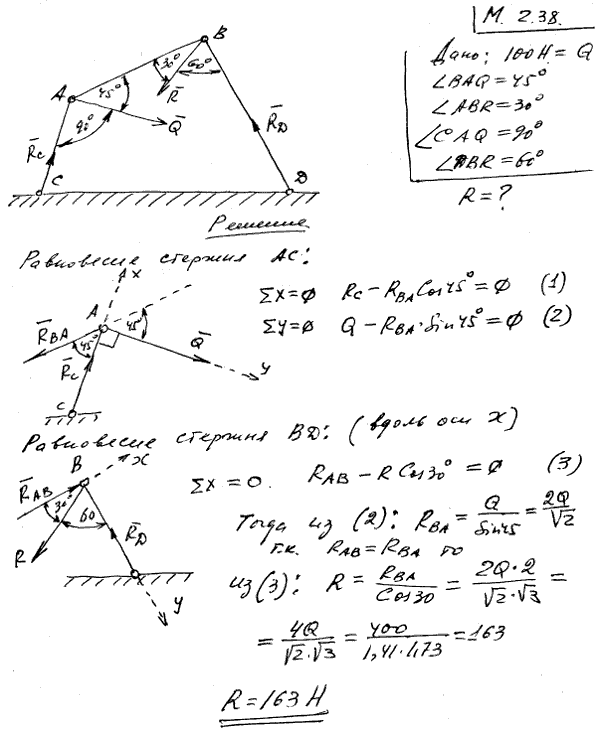

Решение задачи

Мещерский 2.38 - Силы, линии действия которых пересекаются в одной точке на плоскости
