Условие задачи

Для трехшарнирной арки, показанной на рисунке, определить реакции опор A и B, возникающие при действии горизонтальной силы P. Весом арки пренебречь.

<< задача 2.39 || задача 2.41 >>

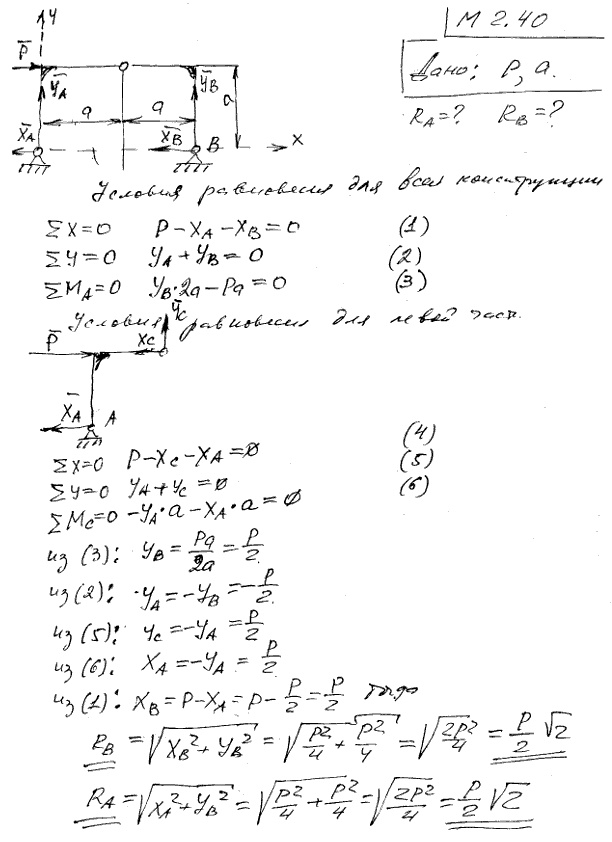

Решение задачи

Мещерский 2.40 - Силы, линии действия которых пересекаются в одной точке на плоскости
