Решение задачи 24.9 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Сложное движение твердого тела → Сложение движений тела)

Условие задачи

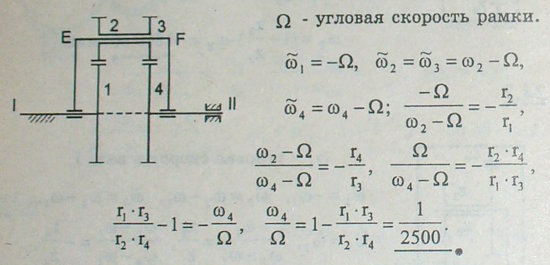

Редуктор скоростей с планетарной передачей состоит из неподвижного солнечного колеса 1, жестко связанного с валом I, рамки, свободно вращающейся вокруг осей I и II с угловой скоростью Ω, двух шестеренок 2 и 3, жестко связанных между собой и свободно насаженных на ось EF, вращающуюся вместе с рамкой, и ведомой шестерни 4, жестко связанной с валом II. Определить отношение угловой скорости вала II к угловой скорости рамки, если шестеренки имеют следующее число зубцов: z₁=49, z₂=50, z₃=51, z₄=50.
