Решение задачи 24.32 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Сложное движение твердого тела → Сложение движений тела)

Условие задачи

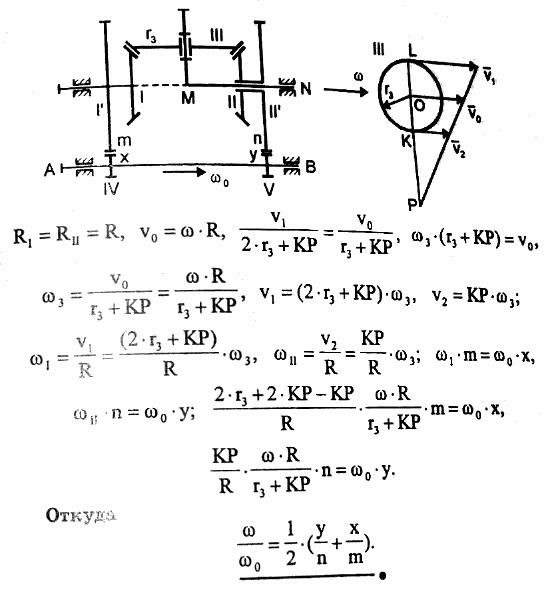

При применении дифференциального зацепления для получения назначенного отношения чисел оборотов осей AB и MN к коническим колесам I и II дифференциального зацепления присоединяют наглухо цилиндрические зубчатые колеса I' и II'', которые сцепляются с шестеренками IV и V, насаженными наглухо на ось AB. Найти соотношение между угловыми скоростями ω₀ и ω валов AB и MN, если радиусы колес I и II одинаковы, числа зубцов колес I', II'', IV и V соответственно равны m, n, x, y.
