Условие задачи

При движении автомобиля по закругленному пути внешние колеса автомобиля, проходя больший путь, должны вращаться быстрее внутренних колес, проходящих меньший путь. Во избежание поломки задней ведущей оси автомобиля применяется зубчатая передача, называемая дифференциальной и имеющая следующее устройство.

Задняя ось, несущая два колеса, делается из двух отдельных частей I и II, на концах которых наглухо насажены два одинаковых зубчатых колеса A и B. На этих частях вала в подшипниках вращается коробка C с коническим колесом D, наглухо с ней соединенным. Коробка получает вращение от главного (продольного) вала, приводимого в движение мотором, через посредство зубчатки E.

Вращение коробки C передается зубчатым колесам A и B при помощи двух конических шестеренок F (сателлитов), свободно вращающихся вокруг осей, укрепленных в коробке перпендикулярно к задней оси I—II автомобиля.

Найти угловые скорости задних колес автомобиля в зависимости от угловой скорости вращения коробки C и угловую скорость ωr сателлитов по отношению к коробке, если автомобиль движется со скоростью v=36 км/ч по закруглению среднего радиуса ρ=5 м; радиусы колес задней оси R=0,5 м; расстояние между ними l=2 м. Радиусы зубчатых колес A и B вдвое больше радиусов сателлитов: R0=2r.

<< задача 24.30 || задача 24.32 >>

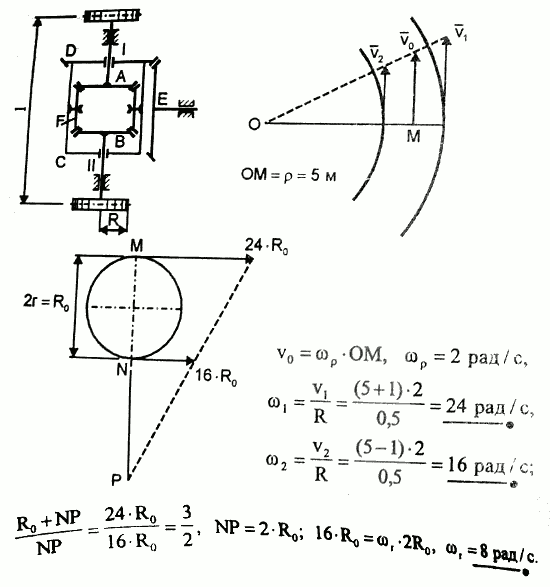

Решение задачи

Мещерский 24.31 - Сложение движений тела
