Решение задачи 24.3 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Сложное движение твердого тела → Сложение движений тела)

Условие задачи

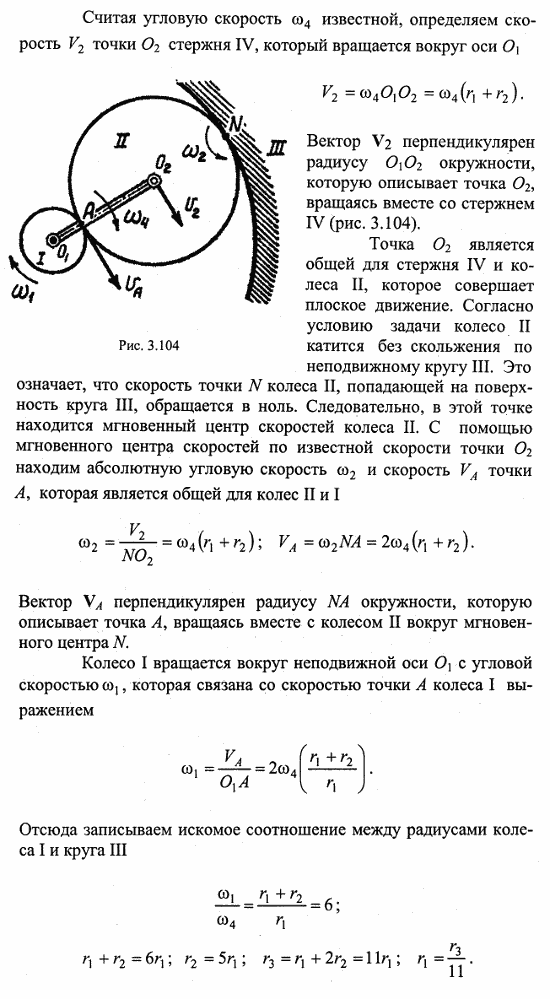

Зацепление, приводящее в быстрое вращение точильный камень, устроено следующим образом: стержень IV посредством особой ручки приводится во вращение вокруг оси O₁ с угловой скоростью ω₄; на конце стержня O₂ находится палец, на который свободно надето колесо II радиуса r₂. При вращении ручки палец заставляет колесо II катиться без скольжения по наружному неподвижному кругу III радиуса r₃. При этом, благодаря трению, колесо II вращает без скольжения колесо I радиуса r₁, свободно насаженное на ось O₁ и неизменно связанное с осью точила. По данному радиусу r₃ наружной неподвижной обоймы найти такое значение r₁, чтобы было ω₁/ω₄=12, т.е. чтобы точило вращалось в 12 раз быстрее приводящей его в движение ручки.
