Решение задачи 16.41 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Скорости точек твердого тела в плоском движении. Мгновенный центр скоростей)

Условие задачи

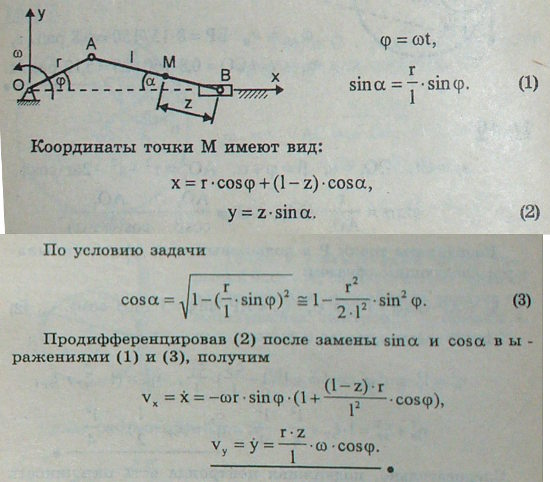

Найти приближенное выражение для проекции на координатные оси скорости любой точки M шатуна AB кривошипного механизма при равномерном вращении вала с угловой скоростью ω, предполагая, что длина кривошипа r мала по сравнению с длиной шатуна l. Положение точки M определяется ее расстоянием MB=z.

Примечание. В формулу, получаемую при решении задачи, входит √(1-((r/l)sin φ)²), где φ=ωt обозначает угол BOA. Это выражение разлагаем в ряд и удерживаем только два первых члена.
