Решение задачи 16.32 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Скорости точек твердого тела в плоском движении. Мгновенный центр скоростей)

Условие задачи

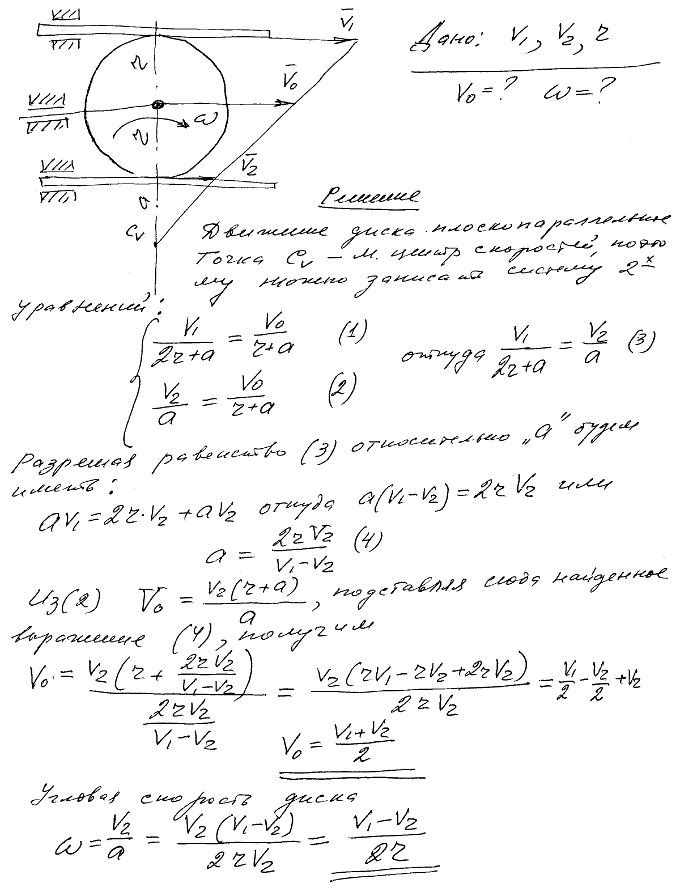

На рисунке изображен суммирующий механизм. Две параллельные рейки 1 и 2 движутся в одну сторону с постоянными скоростями v₁ и v₂. Между рейками зажат диск радиуса r, катящийся по рейкам без скольжения. Показать, что скорость средней рейки 3, присоединенной к оси C диска, равна полусумме скоростей реек 1 и 2. Найти также угловую скорость диска.
