Решение задачи 16.23 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Скорости точек твердого тела в плоском движении. Мгновенный центр скоростей)

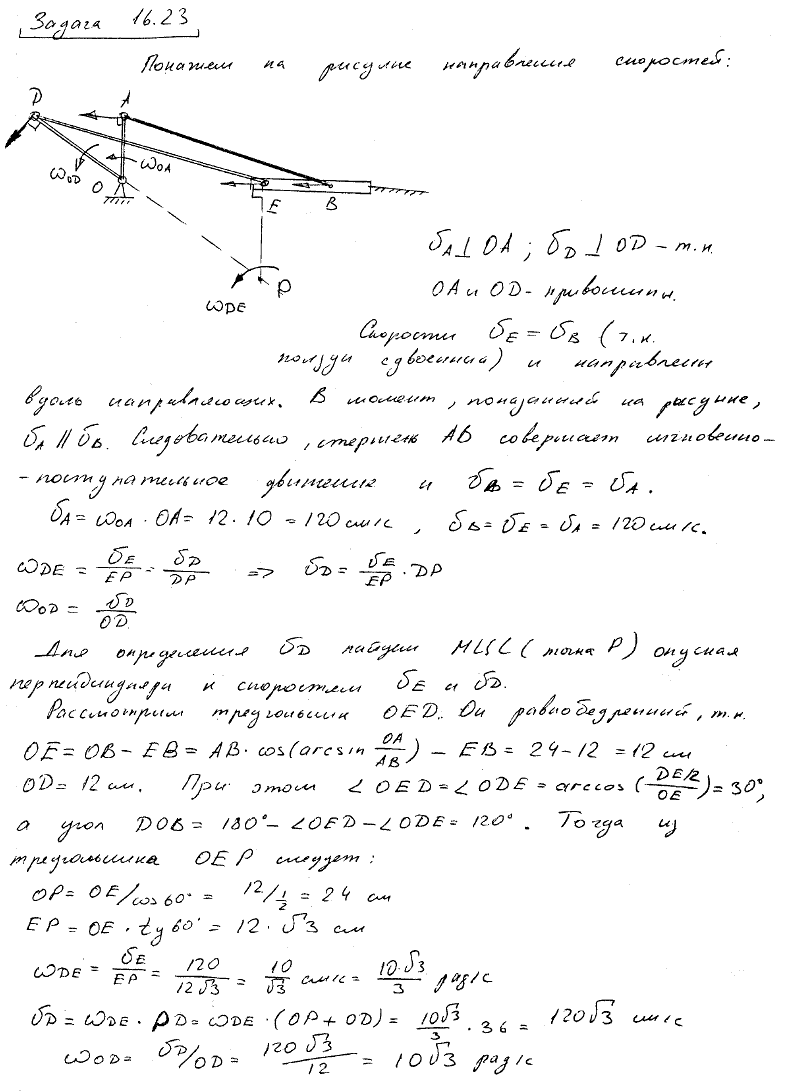

Условие задачи

Ползуны B и E сдвоенного кривошипно-ползунного механизма соединены стержнем BE. Ведущий кривошип OA и ведомый кривошип OD качаются вокруг общей неподвижной оси O, перпендикулярной плоскости рисунка.

Определить мгновенные угловые скорости ведомого кривошипа OD и шатуна DE в тот момент, когда ведущий кривошип OA, имеющий мгновенную угловую скорость ω₀=12 рад/с, перпендикулярен направляющей ползунов. Даны размеры: OA=10 см, OD=12 см, AB=26 см, EB=12 см, DE=12√3 см.
