Решение задачи 16.22 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Скорости точек твердого тела в плоском движении. Мгновенный центр скоростей)

Условие задачи

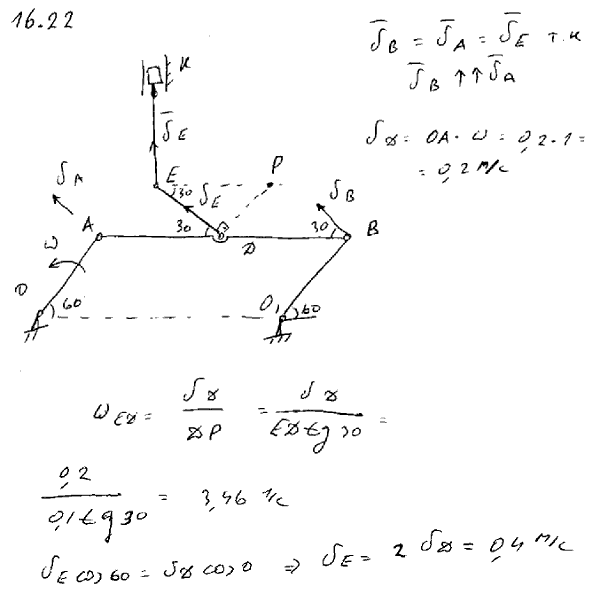

К середине D стержня AB шарнирного параллелограмма OABO₁ присоединен с помощью шарнира D стержень DE, приводящий в возвратно-поступательное движение ползун K. Определить скорость ползуна K и угловую скорость стержня DE в положении, указанном на рисунке, если OA=O₁B=2DE=20 см, а угловая скорость звена OA равна в данный момент 1 рад/с.
