Решение задачи 16.14 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Скорости точек твердого тела в плоском движении. Мгновенный центр скоростей)

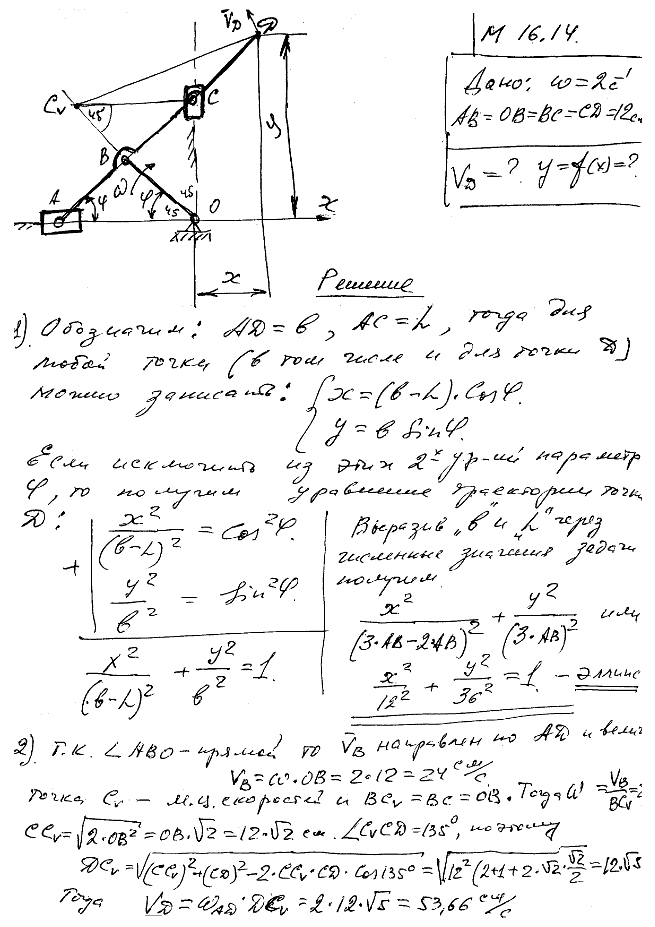

Условие задачи

Стержень OB вращается вокруг оси O с постоянной угловой скоростью ω=2 с^-1 и приводит в движение стержень AD, точки A и C которого движутся по осям: A — по горизонтальной Ox, C — по вертикальной Oy. Определить скорость точки D стержня при φ=45° и найти уравнение траектории этой точки, если AB=OB=BC=CD=12 см.
