Равновесие сходящихся сил

(Физика → Теоретическая механика → Плоская система сходящихся сил → Задача 40)

Условие задачи

В точке В кронштейна ABC (рис. 49, а) подвешен груз M массой 816 кг. Определить реакции стержней кронштейна, если углы кронштейна α=110°, β=30° и крепления в точках А, В и С шарнирные.

<< задача 39 || задача 41 >>

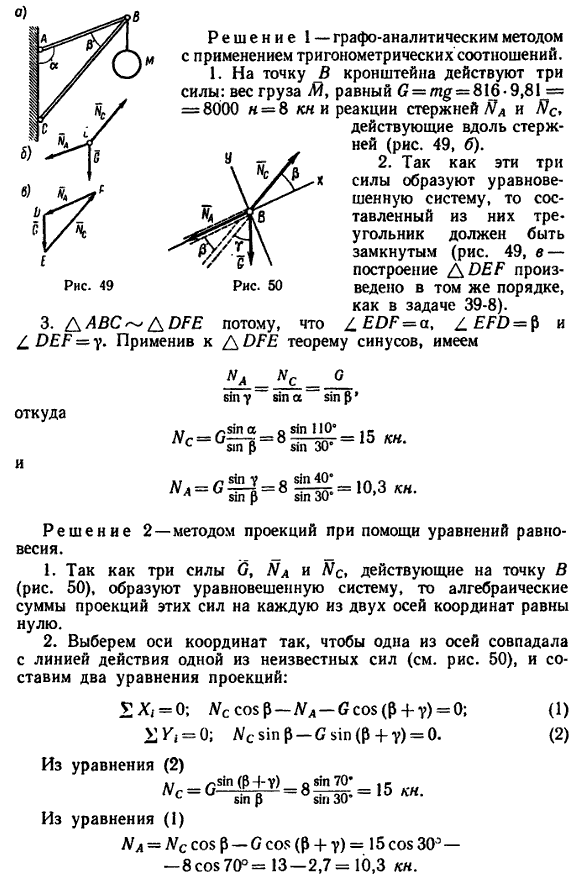

Определение реакций стержней кронштейна

Как видно, ответ получается тот же.

После решения задач, аналогичных 39 и 40, можно сделать ошибочный вывод, что силовой треугольник и треугольник, образованный стержнями кронштейна, должны быть подобными. Но это совсем не обязательно. В этом легко убедиться, рассмотрев следующую задачу.
