Решение задачи 8.37 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Пространственная система сил → Равновесие произвольной системы сил)

Условие задачи

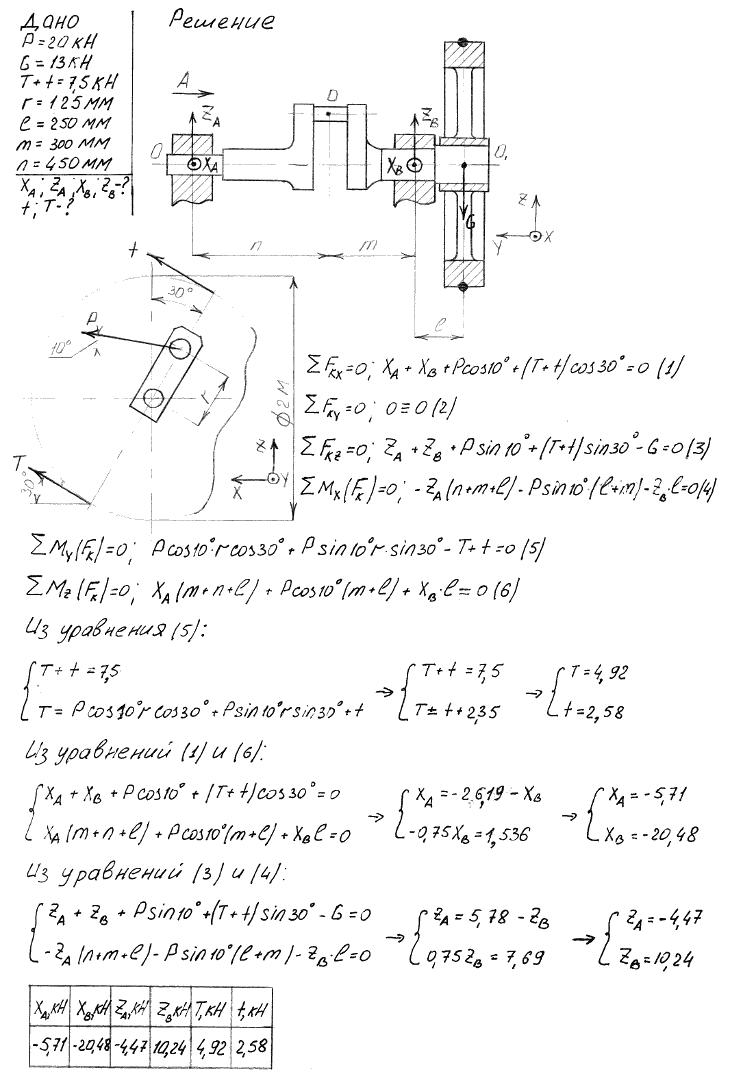

Давление шатуна двигателя, сосредоточенное в середине D шейки коленчатого вала, равно P=20 кН и направлено под углом 10° к горизонту, причем плоскость ODO₁, проходящая через оси вала OO₁ и шейки D, образует с вертикалью угол 30°. От маховика усилие передается на завод канатом, ветви которого параллельны и наклонены к горизонту под углом 30°. Действие силы P уравновешивается натяжениями T и t ветвей каната и реакциями подшипников A и B. Вес маховика 13 кН, диаметр его d=2 м, сумма натяжений ветвей каната T+t=7,5 кН, а указанные на рисунке расстояния равны: точки D от оси OO₁ r=125 мм, l=250 мм, m=300 мм, n=450 мм. Определить реакции подшипников A и B и натяжения t и T.
