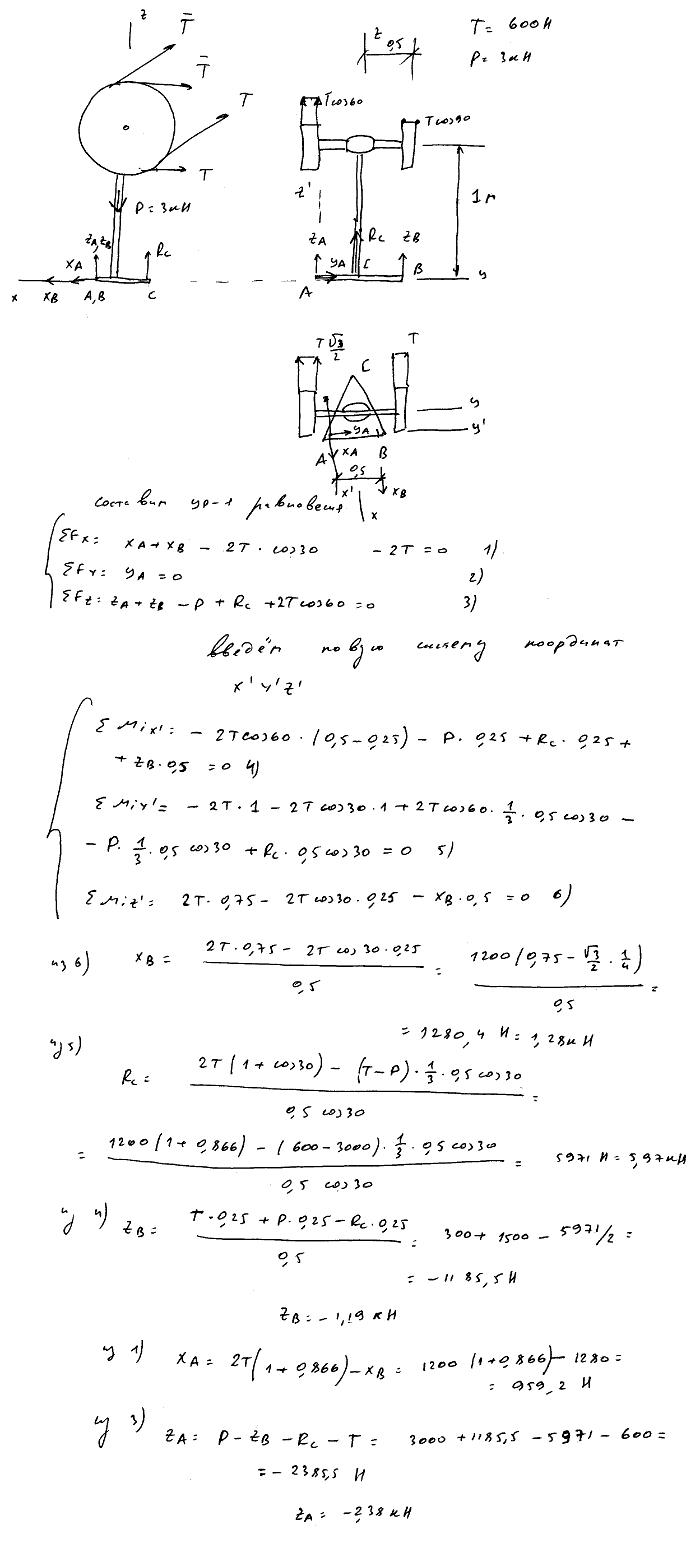

Условие задачи

Для передачи вращения с одного вала на другой, ему параллельный, установлены два одинаковых вспомогательных шкива, заклиненных на горизонтальной оси KL. Ось может вращаться в подшипнике M, укрепленном на колонке MN. Треугольное основание этой колонки притянуто к полу двумя болтами A и B и свободно опирается точкой C. Болт A проходит через круглое отверстие в основании, болт же B — через продолговатое отверстие, имеющее направление линии AB. Ось колонки проходит через центр треугольника ABC.

Определить реакции в точках A, B и C, если расстояние оси KL от пола равно 1 м, расстояния середин шкивов от оси колонки равны 0,5 м и натяжения всех четырех ветвей ремней принимаются одинаковыми и равными 600 Н. Ветви правого ремня горизонтальны, а ветви левого наклонены к горизонту под углом 30°. Вес всей установки равен 3 кН и приложен к точке, лежащей на оси колонки; даны размеры: AB=BC=CA=50 см.
