Условие задачи

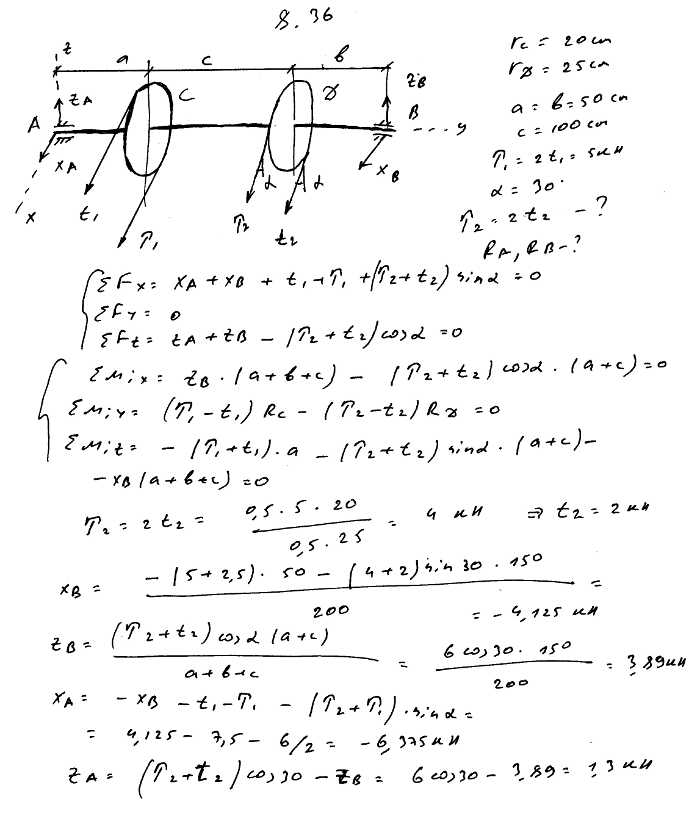

Горизонтальный вал трансмиссии, несущий два шкива C и D ременной передачи, может вращаться в подшипниках A и B. Радиусы шкивов: r_C=20 см, r_D=25 см; расстояния шкивов от подшипников: a=b=50 см; расстояние между шкивами c=100 см. Натяжения ветвей ремня, надетого на шкив C, горизонтальны и имеют величины T₁ и t₁, причем T₁=2t₁=5 кН, натяжения ветвей ремня, надетого на шкив D, образуют с вертикалью угол α=30° и имеют величины T₂ и t₂, причем T₂=2t₂. Определить натяжения T₂ и t₂ в условиях равновесия и реакции подшипников, вызванные натяжениями ремней.
