Условие задачи

Симметричная стропильная ферма ABC у одного конца шарнирно укреплена в неподвижной точке A, а у другого конца B опирается катками на гладкую горизонтальную плоскость. Вес фермы 100 кН. Сторона AC находится под равномерно распределенным, перпендикулярным ей давлением ветра; равнодействующая сил давления ветра равна 8 кН. Длина AB=6 м, угол CAB=30°. Определить опорные реакции.

<< задача 4.20 || задача 4.22 >>

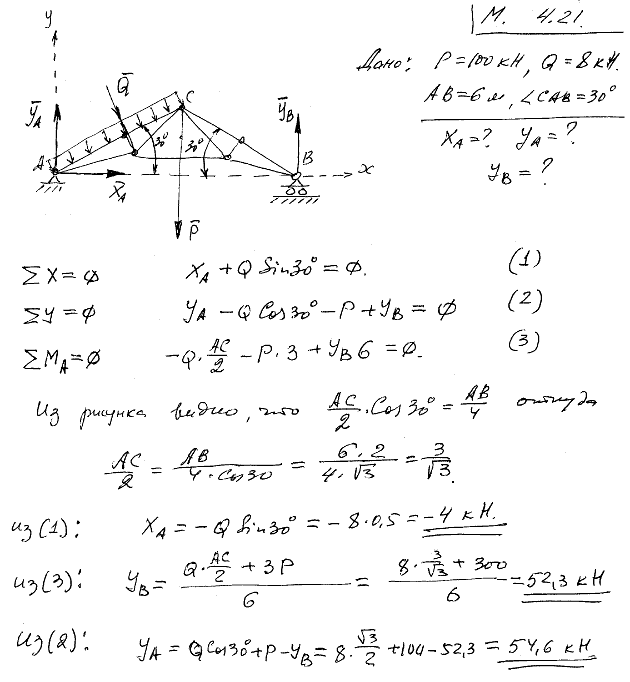

Решение задачи

Мещерский 4.21 - Произвольная плоская система сил
