Решение задачи 4.20 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Произвольная плоская система сил)

Условие задачи

Кран имеет шарниры в точках A, B и D, причем AB=AD=BD=8 м. Центр тяжести фермы крана находится на расстоянии 5 м от вертикали, проходящей через точку A. Вылет крана, считая от точки A, при этом равен 15 м. Поднимаемый груз весит 200 кН; вес фермы P=120 кН. Определить опорные реакции и натяжение стержня BD для указанного положения крана.

<< задача 4.19 || задача 4.21 >>

Решение задачи

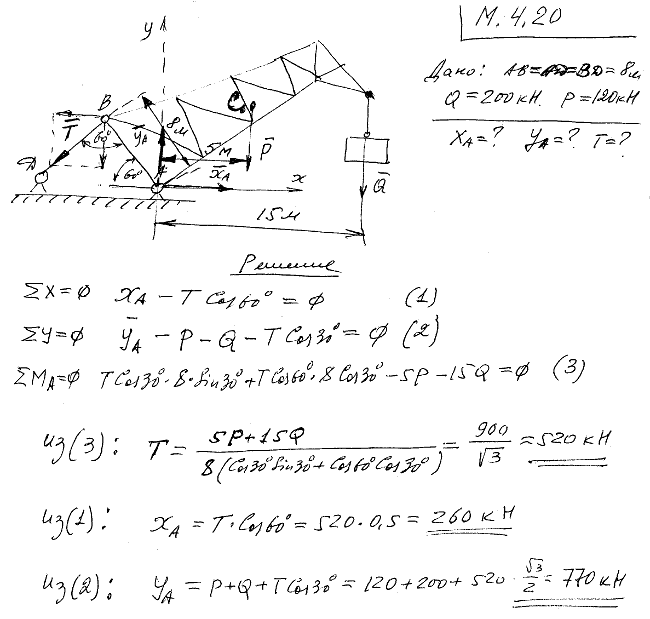

Мещерский 4.20 - Произвольная плоская система сил
