Условие задачи

Арочная ферма имеет неподвижный опорный шарнир в точке A, в точке B — подвижную гладкую опору, плоскость которой наклонена к горизонту под углом 30°. Пролет AB=20 м. Центр тяжести фермы, вес которой вместе со снеговой нагрузкой равен 100 кН, находится в точке C, расположенной над серединой пролета AB. Равнодействующая сил давления ветра F равна 20 кН и направлена параллельно AB, линия ее действия отстоит от AB на 4 м. Определить опорные реакции.

<< задача 4.21 || задача 4.23 >>

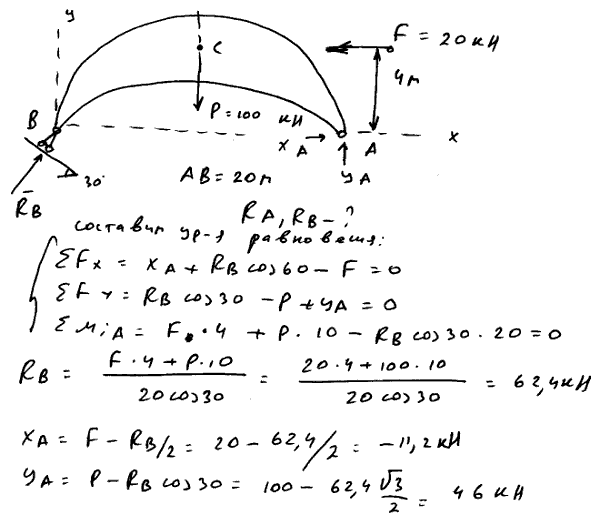

Решение задачи

Мещерский 4.22 - Произвольная плоская система сил
