Равновесие сходящихся сил

(Физика → Теоретическая механика → Плоская система сходящихся сил → Задача 43)

Условие задачи

Какую силу Р нужно дополнительно приложить к шарниру В стержневого устройства, описанного в задаче 42, чтобы оба стержня АВ и СВ были растянуты усилиями NA=NC=7,85 кн.

<< задача 42 || задача 47 >>

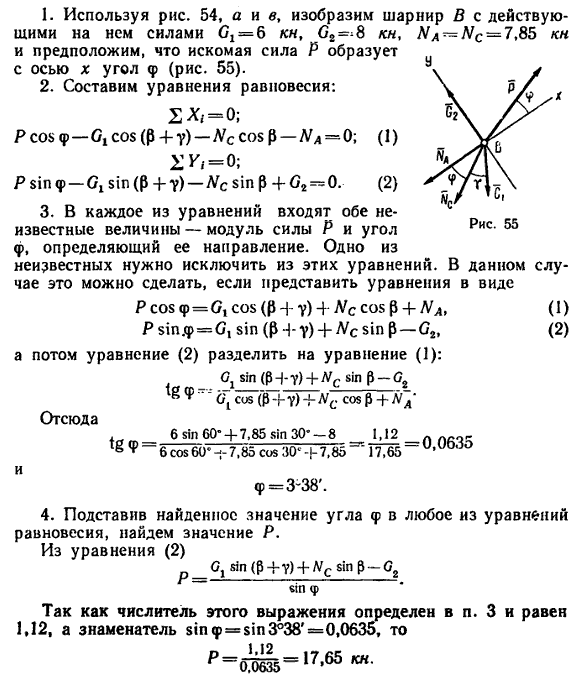

Решение методом проекций

Дополнительное приложение силы

Таким образом, для того чтобы оба стержня были растянуты с одинаковыми усилиями по 7,85 кн, к шарниру В необходимо добавить силу P, модуль которой Р=17,65 кн и которая направлена под углом φ=3°38' к положительному направлению оси х или под углом 180°-3°38'=176°52' к стержню ВА.

Задачу 43 можно было решить по примеру задач, приведенных в § 7. Для четырех заданных сил G1, G2, NA и NC найти равнодействующую R, а затем добавить к ним силу Р=-R.
