Решение задачи 46.16 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Аналитическая механика → Принцип возможных перемещений)

Условие задачи

В механизме антипараллелограмма ABCD звенья AB, CD и BC соединены цилиндрическими шарнирами B и C, а цилиндрическими шарнирами A и D прикреплены к стойке AD. К звену CD в шарнире C приложена горизонтальная сила FC. Определить модуль силы FB, приложенной в шарнире B перпендикулярно звену AB, если механизм находится в равновесии в положении, указанном на рисунке. Дано: AD=BC, AB=CD, ∠ABC=∠ADC=90°, ∠DCB=30°.

<< задача 46.15 || задача 46.17 >>

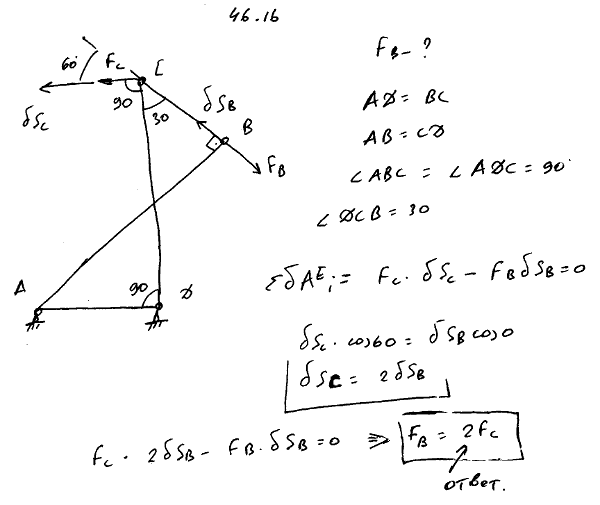

Решение задачи

Мещерский 46.16 - Принцип возможных перемещений
