Условие задачи

Для измерения больших усилий Q устроена система двух неравноплечих рычагов ABC и EDF, соединенных между собой тяжем CD. В точках B и E имеются неподвижные опоры. По рычагу EDF может передвигаться груз P веса 125 Н. Сила Q, приложенная в точке A, уравновешивается этим грузом, помещенным на расстоянии l от точки D.

На какую длину x надо передвинуть для сохранения равновесия груз P при увеличении силы Q на 10 кН, если указанные на рисунке размеры соответственно равны: a=3,3 мм, b=660 мм, c=50 мм?

<< задача 3.33 || задача 3.35 >>

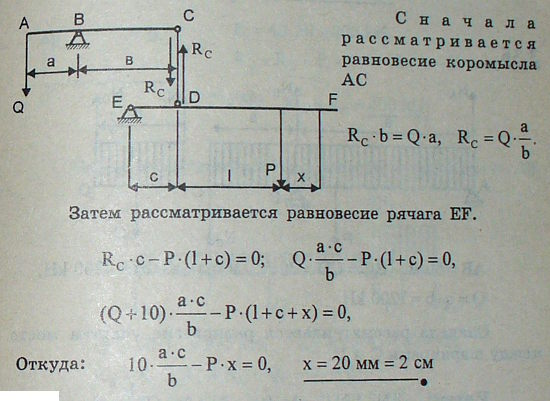

Решение задачи

Мещерский 3.34 - Параллельные силы
