Решение задачи 3.33 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоская система сил → Параллельные силы)

Условие задачи

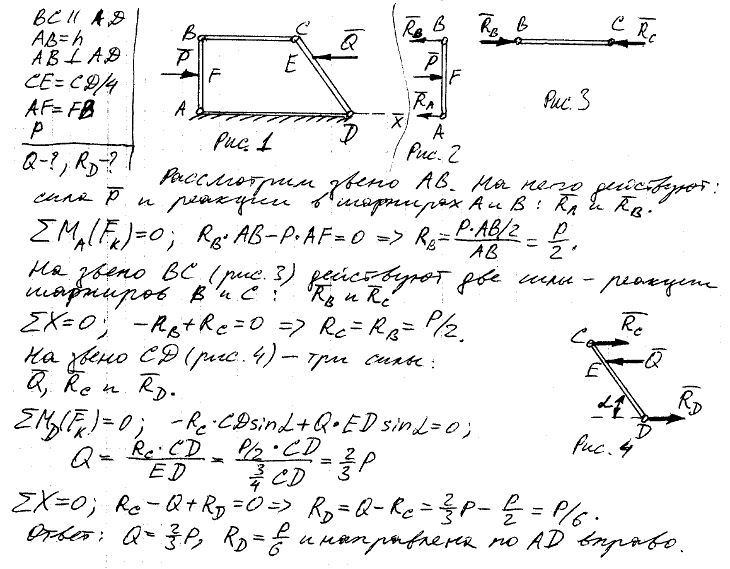

В шарнирном четырехзвенном механизме звено BC параллельно неподвижному звену AD. Звено AB=h перпендикулярно AD. Посредине AB приложена горизонтальная сила P. Какую горизонтальную силу Q следует приложить к звену CD в точке E, если CE=CD/4, чтобы механизм был в равновесии? Найти реакцию в шарнире D. Весом звеньев пренебречь.
