Решение задачи 24.29 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Сложное движение твердого тела → Сложение движений тела)

Условие задачи

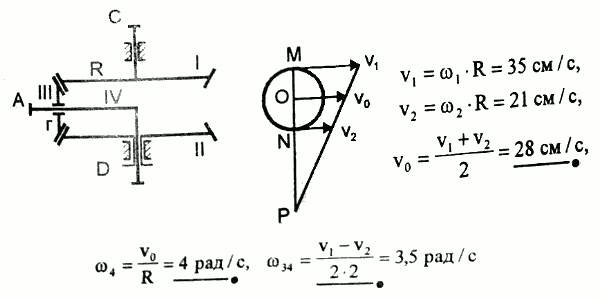

Дифференциальная передача состоит из конического зубчатого колеса III (сателлита), насаженного свободно на кривошип IV, который может вращаться вокруг неподвижной оси CD. Сателлит соединен с коническими зубчатыми колесами I и II, вращающимися вокруг той же оси CD с угловыми скоростями ω₁=5 рад/с и ω₂=3 рад/с, причем вращения происходят в одну сторону. Радиус сателлита r=2 см, а радиусы колес I и II одинаковы и равны R=7 см. Определить угловую скорость ω₄ кривошипа IV, угловую скорость ω₃₄ сателлита по отношению к кривошипу и скорость точки A.
