Решение задачи 22.18 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Сложное движение точки → Сложение скоростей точки)

Условие задачи

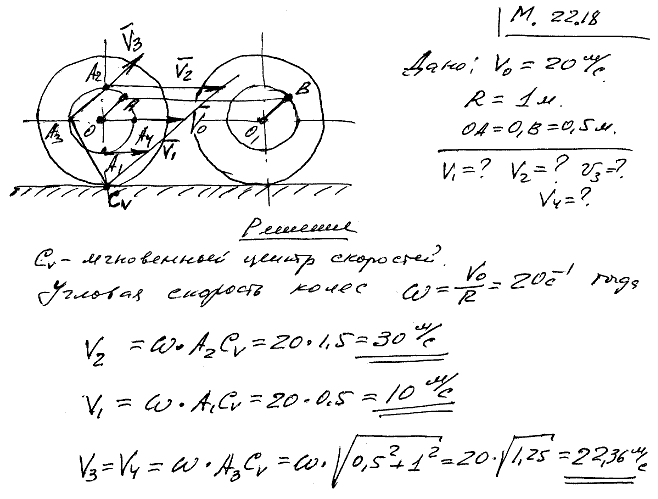

Найти абсолютную скорость какой-либо точки M спарника AB, соединяющего кривошипы OA и O₁B осей O и O₁, если радиусы колес одинаковы: R=1 м; радиусы кривошипов: OA=O₁B=0,5 м. Скорость экипажа v₀=20 м/с. Скорость точки M определить для четырех моментов, когда кривошипы OA и O₁B либо вертикальны, либо горизонтальны. Колеса катятся по рельсам без скольжения.
