Решение задачи 18.19 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Ускорения точек твердого тела в плоском движении. Мгновенный центр ускорений)

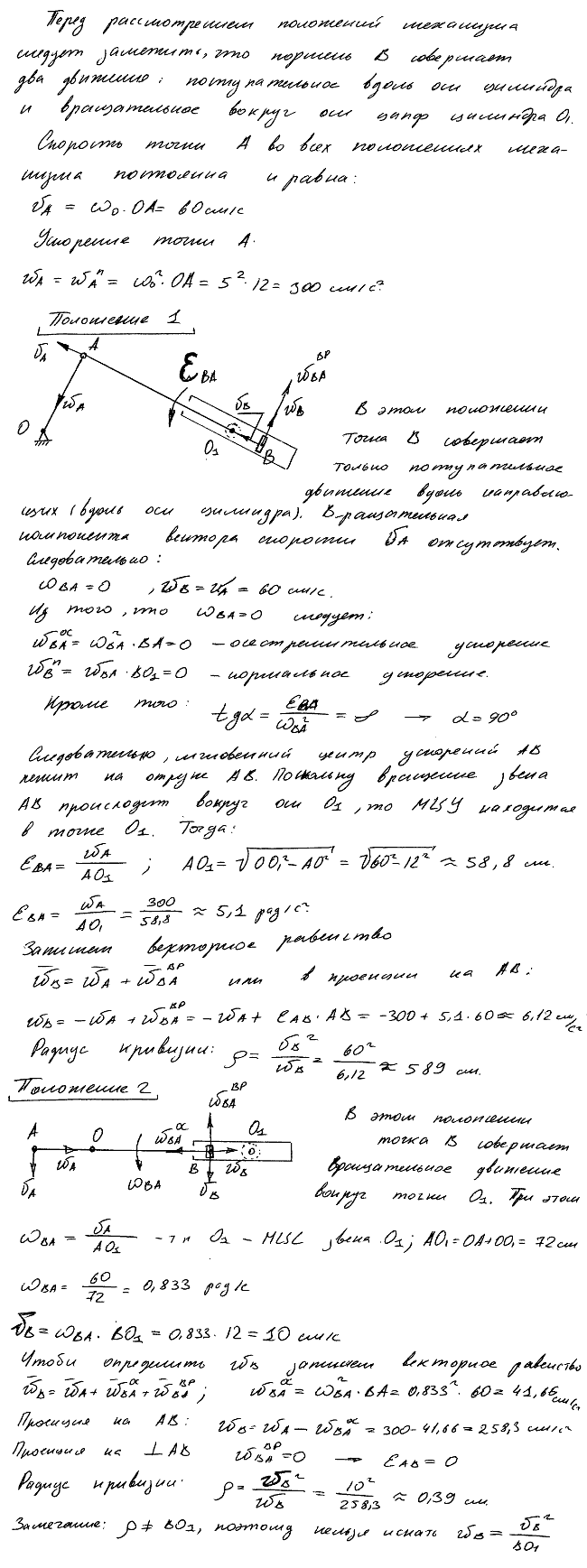

Условие задачи

В машине с качающимся цилиндром, лежащим на цапфах O₁, длина кривошипа OA=12 см, длина шатуна AB=60 см; расстояние между осью вала и осью цапф цилиндра OO₁=60 см. Определить ускорение поршня B и радиус кривизны его траектории при двух положениях цилиндра: 1) когда кривошип и шатун взаимно перпендикулярны и 2) когда кривошип занимает положение III; угловая скорость кривошипа ω₀=const=5 рад/с. (См. рисунок к задаче 16.26.)
