Решение задачи 16.35 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Скорости точек твердого тела в плоском движении. Мгновенный центр скоростей)

Условие задачи

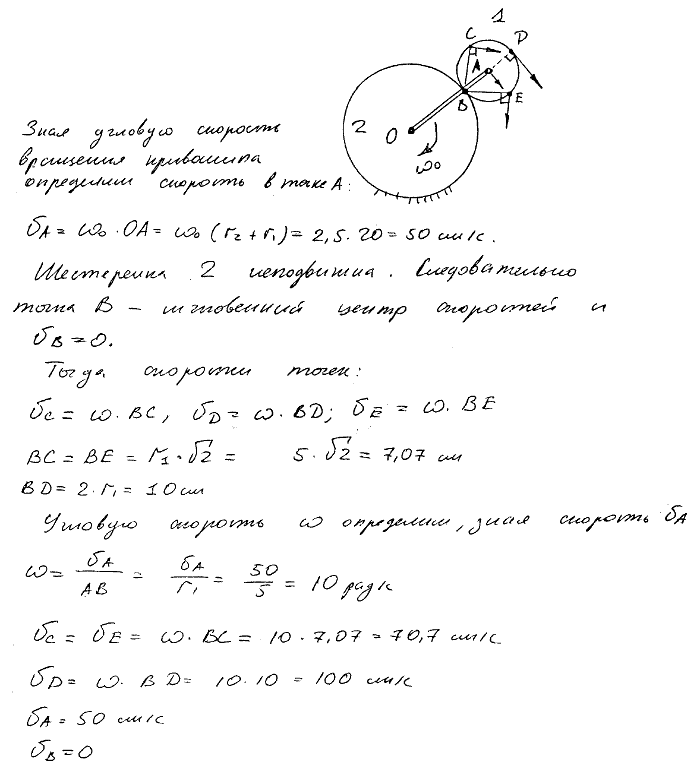

Кривошип OA, вращаясь с угловой скоростью ω₀=2,5 рад/с вокруг оси O неподвижного колеса радиуса r₂=15 см, приводит в движение насаженную на его конец A шестеренку радиуса r₁=5 см. Определить величину и направление скоростей точек A, B, C, D и E подвижной шестеренки, если CE⊥BD.
