Решение задачи 16.28 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Скорости точек твердого тела в плоском движении. Мгновенный центр скоростей)

Условие задачи

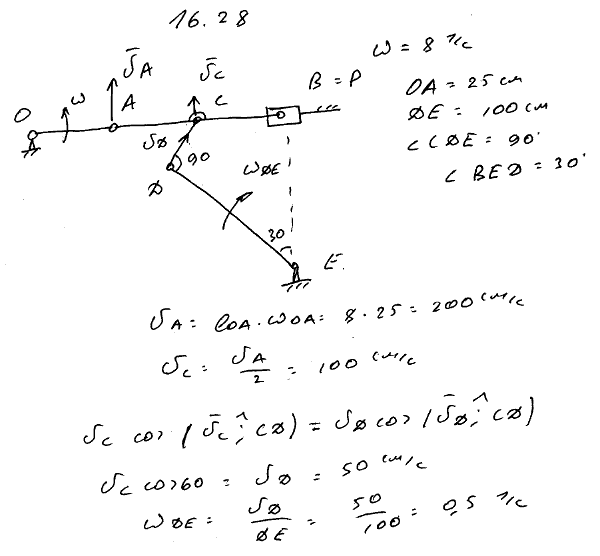

Кривошипный механизм связан шарнирно в середине C шатуна со стержнем CD, а последний — со стержнем DE, который может вращаться вокруг оси E.

Определить угловую скорость стержня DE в указанном на рисунке положении кривошипного механизма, если точки B и E расположены на одной вертикали; угловая скорость ω кривошипа OA равна 8 рад/с, OA=25 см, DE=100 см, ∠CDE=90° и ∠BED=30°.
