Решение задачи 16.18 из сборника Мещерского по теоретической механике

(Физика → Термех → Решебник Мещерского → Плоское движение твердого тела → Скорости точек твердого тела в плоском движении. Мгновенный центр скоростей)

Условие задачи

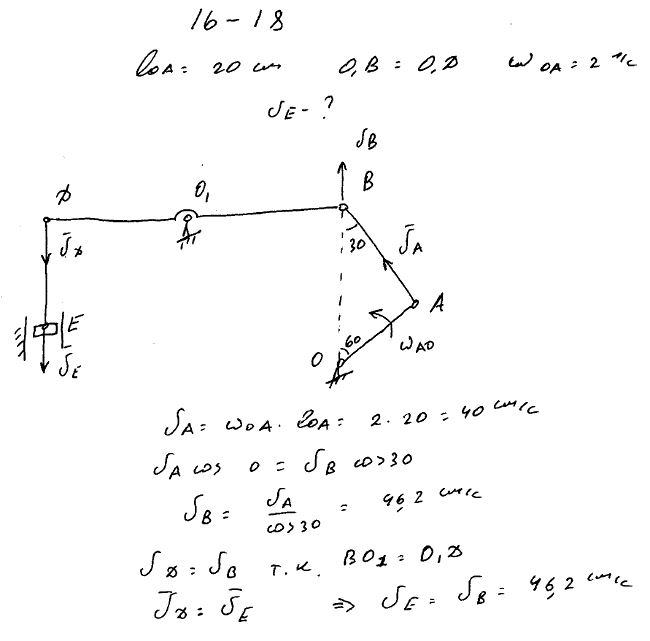

Определить скорость поршня E приводного механизма насоса в положении, указанном на рисунке, если OA=20 см, O₁B=O₁D. Кривошип OA вращается равномерно с угловой скоростью 2 рад/с.
